Blackmagic Design HyperDeck Studio HD Pro Recorder și Player Broadcast Profesional 1U
Deck profesional cu lățime completă de rack, echipat cu sloturi duale pentru SSD de 2.5 inch și carduri SD, panou de control extins cu roată de căutare din metal prelucrat, conexiuni profesionale de timecode XLR și suport extins pentru codecuri ProRes, DNx și H.264.
Concepte cheie
Include două sloturi pentru unități SSD de 2.5 inch și două sloturi pentru carduri SD, permițând înregistrarea continuă și mutarea instantanee a mediilor de stocare.
Dispune de butoane dedicate de transport și un dial de căutare din metal strunjit cu ambreiaj electronic, optimizat pentru modurile jog, shuttle și scroll.
Spațiul suplimentar de pe panoul spate de dimensiune completă (full rack width) a permis updatarea conexiunilor dedicate de timecode la conectori XLR profesionali.
Interfața flexibilă oferă detecție automată a semnalelor SD, HD și 6G-SDI, asigurând o compatibilitate deplină cu fluxurile de lucru moderne sau legacy.
Caracteristici principale
Echipat cu 1 intrare SDI, 2 ieșiri SDI, 1 ieșire dedicată SDI Monitor, precum și intrări și ieșiri video HDMI 2.0.
Suportă 16 canale de audio embedded pe intrările și ieșirile SDI și 8 canale audio embedded pentru conexiunile HDMI.
Display-ul încorporat de 2.2 inch oferă monitorizare completă pentru semnalul video, audio-metru și timecode, alături de afișarea setărilor de meniu.
Suportă formatarea mediilor de stocare în sistemele de fișiere ExFAT pentru utilizare pe Windows și Mac, sau HFS+ dedicat platformelor Mac.
Dispune de o sursă internă standard de 100-240V AC și o intrare suplimentară de 12V DC pe conector XLR cu 4 pini pentru baterii sau surse externe.
Portul expansion USB Type-C 3.0 (până la 5 Gb/s) permite înregistrarea directă pe disk-uri externe, ieșire de tip webcam, configurare software și update-uri.
Include porturi de control deck RS-422 (intrare/ieșire), SDI start/stop, rulare prin timecode și suport pentru Blackmagic HyperDeck Ethernet Protocol cu upload FTP la distanță.
Suportă aplicarea tabelelor de conversie colorimetrică 3D LUT cu 33 de puncte de precizie direct pe ieșirea video SDI Monitor Out.
Despre HyperDeck Studio HD Pro
Arhitectură extinsă full rack pentru versatilitate maximă
Modelul Blackmagic Design HyperDeck Studio HD Pro integrează toate capabilitățile tehnice ale variantelor compacte, dar folosește un design cu lățime completă de rack (1U), optimizând spațiul panourilor pentru a implementa funcții profesionale suplimentare. Acest format mai mare găzduiește în paralel două sloturi pentru unități SSD de 2.5 inch și cele două sloturi pentru carduri SD prezente pe modelele mai mici. Acest ecosistem hibrid inteligent le permite utilizatorilor să transfere instantaneu cardurile media sau SSD-urile între diversele modele de HyperDeck Studio din aceeași regie, asigurând flexibilitate și viteză mare în procesele de producție de televiziune și broadcasting.
Control manual desăvârșit și monitorizare în timp real

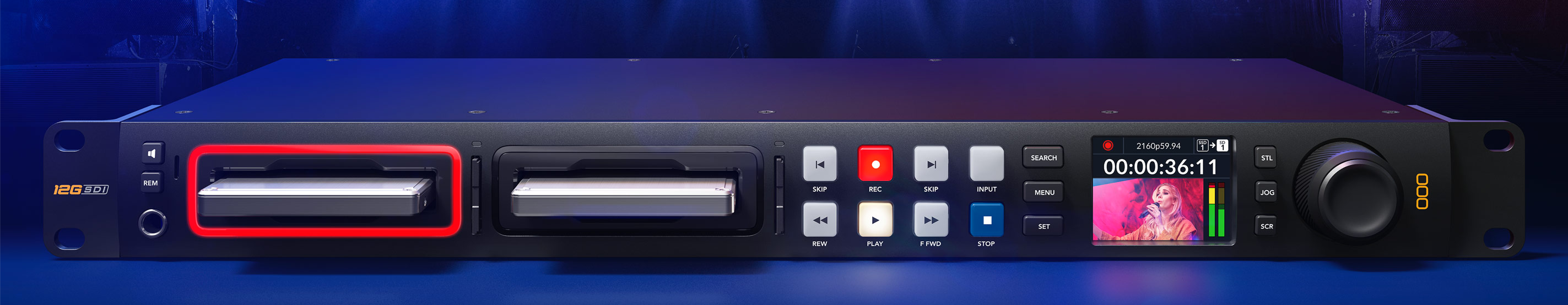

Panoul frontal al echipamentului este proiectat pentru operatorii care au nevoie de interacțiune fizică rapidă și precisă. Pe lângă cele 16 butoane luminoase destinate controlului de transport clasic și configurării dispozitivului, modelul Pro include un dial de căutare masiv, realizat din metal strunjit. Acesta este echipat cu un sistem de ambreiaj electronic care limitează rotația fizică atunci când aparatul rulează în modul shuttle. Butoanele dedicate pentru modurile jog, shuttle și scroll permit comutarea instantanee a comportamentului roții de căutare. Monitorizarea este asistată local de un ecran LCD color de 2.2 inch, de un difuzor mono încorporat cu comutator fizic ON/OFF și de o ieșire audio pe jack de 6.35 mm dedicată căștilor.
Interfețe upgradate și fiabilitate în workflow-uri broadcast
Spațiul adițional obținut pe panoul din spate a permis inginerilor de la Blackmagic Design să upgradeze conexiunile dedicate de timecode la conectori XLR standardizați (1x XLR In, 1x XLR Out), ideali pentru o integrare sigură în infrastructuri complexe. Deck-ul include terminale de referință BNC (1x In, 1x Out) compatibile cu semnale Tri-Sync sau Black Burst pentru sincronizare stabilă. Fiabilitatea este susținută de sistemul de operare proprietar Blackmagic OS și de arhitectura hardware capabilă de detecție automată a ratelor SDI (270Mb, 1.5G, 3G și 6G), operând fluid în spații de culoare variate precum REC 601, REC 709 și REC 2020 cu o precizie de culoare pe 10 biți.
Suport extins pentru codecuri moderne și procesare HDR
Aparatul excelează prin capabilitățile sale de înregistrare și redare, oferind compatibilitate nativă cu codec-uri profesionale standardizate. Înregistrează fișiere ProRes (HQ, 422, LT, Proxy) în format QuickTime pentru rezoluții de până la 2160p30, oferind și redare (playback-only) pentru fișiere ProRes 4444 QuickTime de până la 1080p60 cu rutare automată a semnalelor de fill și key pe ieșirile SDI A și B. Pentru platformele de editare Avid, suportă formatele DNxHD și DNxHR (HQX, SQ, LB) în containere MXF sau QuickTime. În plus, procesarea H.264 (SDI 4:2:2 10-bit și profiluri High/Medium/Low 4:2:0 8-bit) optimizează stocarea pentru formatele HD de până la 1080p60, fiind completat de un suport HDR avansat (Hybrid Log-Gamma, profile ST2084 de la 300 la 4000 niți).
Aplicații și scenarii
Instalarea directă în rack de 19 in, conexiunile de timecode XLR și controlul la distanță RS-422 fac din acest model echipamentul standard pentru playout stabil și monitorizare continuă.
Datorită interfeței cu 4 sloturi media (2x SSD + 2x SD), aparatul permite înregistrarea la calitate maximă ProRes a fluxurilor video independente, cu comutare automată la umplerea discurilor.
Prin utilizarea conexiunii USB-C conectată la un computer extern, deck-ul acționează ca o cameră web recunoscută nativ de software-urile de streaming, trimițând semnalul video curat din regie.
Capacitatea unică de redare ProRes 4444 permite trimiterea canalului de mască (Key) și a elementelor grafice color (Fill) routate automat pe cele două ieșiri video SDI independente.
Portul Ethernet integrat de 1Gb/s permite descărcarea sau încărcarea de la distanță a fișierelor media direct pe unitățile de stocare ale deck-ului, ideal pentru stațiile de post-producție video.
Sistemul de alimentare redundant AC/DC protejează funcționarea dispozitivului împotriva fluctuațiilor de tensiune sau a deconectărilor accidentale de pe teren.
Glosar · Tehnologii
Interfață digitală serială de mare viteză capabilă să proceseze semnale video pe un singur cablu coaxial. Suportă rate de date multiple (270Mb, 1.5G, 3G, 6G) adaptându-se automat de la modurile SD clasice până la Ultra HD 2160p30.
Sistem de control electromecanic integrat în roata metalică de căutare (search dial). Acesta limitează dinamic rotația fizică continuă sau adaugă rezistență magnetică la capătul cursei atunci când aparatul este comutat în modul de navigare shuttle.
Format de compresie video de înaltă fidelitate cu suport pentru canal alfa de transparență. Deck-ul folosește procesarea hardware pentru a segmenta automat elementul grafic și masca sa, scoțându-le sincronizat pe ieșirile SDI A și B.
Sistem de sincronizare temporală a cadrelor video între multiple dispozitive dintr-o regie de emisie. Semnalul Black Burst este utilizat în mod standard pentru fluxurile SD, în timp ce Tri-Sync livrează precizia necesară fluxurilor de înaltă definiție HD.
Specificații tehnice
| Conexiuni hardware | |
| Intrări video SDI | 1 |
| Ieșiri video SDI | 2 |
| Ieșiri Monitor SDI | 1 |
| Rate SDI acceptate | 270Mb, 1.5G, 3G, 6G |
| Intrări video HDMI 2.0 | 1 |
| Ieșiri video HDMI 2.0 | 1 |
| Conexiuni Timecode | 1 x XLR In, 1 x XLR Out |
| Conexiuni de referință | 1 x BNC In, 1 x BNC Out; Tri-Sync sau Black Burst |
| Intrări audio SDI | 16 canale embedded audio |
| Ieșiri audio SDI | 16 canale embedded audio |
| Intrări audio HDMI | 8 channels embedded audio |
| Ieșiri audio HDMI | 8 channels embedded audio |
| Ieșire Audio Analogică | 1 x 6.35 mm headphone jack |
| Difuzor încorporat | Mono |
| Interfață Computer | 1 x USB Type-C 3.0 (up to 5 Gb/s) pentru external drive recording, webcam out, software configuration and updates |
| Interfață Ethernet | 1Gb/s |
| Remote Control | 1 x RS-422 In, 1 x RS-422 Out |
| Standarde Video și Complianță | |
| SD Video Standards | 525i59.94 NTSC, 625i50 PAL |
| HD Video Standards | 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 |
| 2K DCI Video Standards | 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI |
| Ultra HD Video Standards | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30 |
| 4K DCI Video Standards | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI |
| SDI Compliance | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2084 and SMPTE 2108-1. |
| SDI Metadata Support | HD RP188 and closed captioning CEA-708. HDR Metadata supported on SDI. |
| Supported HDMI Formats | 525i59.94 NTSC, 625i50 PAL, 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI |
| Audio Sampling | Television standard 24-bit, 48 kHz sample rate |
| Video Sampling | 4:2:2 YUV |
| Color Precision | 10-bit |
| Color Space | REC 601, REC 709, REC 2020. 33 point 3D LUTS can be applied to SDI monitor out. |
| HDR Support | Hybrid Log-Gamma, ST2084 300, ST2084 500, ST2084 800, ST2084 1000, ST2084 2000, ST2084 4000, ST2084. |
| Multi Rate Support | Auto detection of SD, HD and 6G-SDI |
| Copy Protection | HDMI input is unable to capture from copy protected HDMI sources. Always confirm copyright ownership before capture or distribution of content. |
| Media de stocare și Codecuri | |
| Sloturi media interne | 2 x 2.5 inch disc slots, 2 x SD card slots |
| Porturi de expansiune | 1 x USB-C 3.0 expansion port for external recording of SD, HD, 2K DCI, Ultra HD and 4K DCI |
| Media Type compatibil | SATA-II or SATA-III 2.5 inch solid state media. UHS-I and UHS-II SD cards. |
| Media Format admis | Can format media to ExFAT (Windows/Mac) or HFS+ (Mac) file systems |
| Supported Codecs | ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime for all formats up to 2160p30. Playback only of ProRes 4444 QuickTime up to 1080p60 with auto routing of fill and key over SDI A and B outputs. DNxHD 220x, DNxHD 220x MXF, DNxHD 145, DNxHD 145 MXF, DNxHD 45, DNxHD 45 MXF for 720p and 1080p HD formats up to 60fps. DNxHR HQX, DNxHR HQX MXF, DNxHR SQ, DNxHR SQ MXF, DNxHR LB, DNxHR LB MXF for 2K DCI and 2160p formats up to 30fps. H.264 SDI 4:2:2 10-bit, H.264 High 4:2:0 8-bit, H.264 Medium 4:2:0 8-bit, H.264 Low 4:2:0 8-bit for all formats up to 1080p60. |
| Sistem, Management și Specificații Fizice | |
| Panou de control integrat | 16 buttons for transport and device control with search dial featuring electronic clutch and 2.2 inch color display |
| Recorder Configuration | Via user interface or Blackmagic HyperDeck Ethernet Protocol |
| Software Included | Blackmagic OS, Blackmagic HyperDeck Setup |
| Internal Software Upgrade | Loaded at system start, or via Blackmagic HyperDeck Setup using USB port |
| Sisteme de operare suportate | Mac 15.0 Sequoia, Mac 26.0 Tahoe or later. Windows 11 |
| Indicatori vizuali | LED bezel indicator lights around SSD media slots and LED indicator lights above the SD media slots |
| Power Supply | 1 x Internal 100-240V AC 50/60Hz. 1 x 4 pin XLR 12V DC In for external power supply or battery use |
| Consum de energie | 100 W max. |
| Instalare Fizică | 1 rack unit height |
| Dimensiuni fizice | Lățime: 19 in · Înălțime: 1.74 in · Adâncime: 9.3 in |
| Greutate | 4.65 lb |
| Mediu de funcționare | Temperatură operare: 0° to 40° C (32° to 104° F) · Temperatură stocare: -20° to 60° C (-4° to 140° F) |
| Umiditate relativă | 0% to 90% non-condensing |
Întrebări frecvente
Pot înregistra simultan pe un card SD și pe un SSD de 2.5 inch?
Design-ul cu 4 sloturi (2x SSD + 2x SD) oferă redundanță prin înregistrare consecutivă (relay recording). La umplerea unui mediu de stocare, procesul continuă automat pe următorul slot disponibil, garantând capturi neîntrerupte de lungă durată.
Cum funcționează funcția de rutare automată Fill și Key în formatul ProRes 4444?
Atunci când redați fișiere ProRes 4444 QuickTime (suportate până la rezoluția HD 1080p60), HyperDeck Studio HD Pro împarte semnalul în mod hardware, direcționând automat fluxul video principal (Fill) și masca de transparență (Key) separat pe cele două ieșiri dedicate SDI A și B.
Este suportată rezoluția Ultra HD la înregistrarea în codecul H.264?
Nu. Codecul H.264 este destinat exclusiv formatelor de înaltă definiție de până la rezoluția 1080p60. Pentru formatele superioare, cum ar fi 2K DCI, Ultra HD sau 4K DCI (până la 30fps), înregistrarea este realizată prin codec-urile ProRes sau DNxHR.
Ce tipuri de semnale de sincronizare pot conecta la porturile de referință BNC?
Porturile BNC Reference In și Out acceptă semnale profesionale de tip Tri-Sync (utilizate pe scară largă în fluxurile HD) sau semnale clasice Black Burst (pentru infrastructurile SD), facilitând alinierea perfectă cu mixerele de producție sau routerele de studio.
Pot capta materiale protejate prin copyright prin intermediul intrării video HDMI?
Nu. Intrarea HDMI a dispozitivului prezintă protecție la copiere, neputând efectua capturi de semnal de la surse protejate prin HDCP. Este obligatoriu să confirmați drepturile de autor înainte de orice captare sau distribuire de conținut.
