Blackmagic Design Teranex AV procesor și convertor de standarde video 12G-SDI / HDMI 2.0 cu latență redusă
Avantajele noastre
Descriere
Blackmagic Design Teranex AV
Procesor și convertor de standarde broadcast de înaltă performanță, special conceput pentru evenimente live și instalații AV profesionale. Echipat cu tehnologie 12G-SDI și HDMI 2.0, dispozitivul oferă 1.089 de conversii hardware în timp real până la rezoluții Ultra HD 2160p60, algoritmi brevetați Teranex, latență extrem de redusă de doar 2 cadre și funcții avansate precum still store și freeze frame.
Concepte cheie
Sistem masiv de up, down, cross și standards conversion pentru toate formatele SD, HD, 2K și Ultra HD de până la 2160p60.
Procesare ultra-rapidă în timp real cu o latență de doar 2 cadre pentru conversiile de format selectate, ideală pentru evenimente live.
Memorie non-volatilă integrată capabilă să stocheze cadre video din semnalul activ pentru adăugarea rapidă de logo-uri și grafică.
Interfețe profesionale multi-rate capabile de comutare automată între SD, HD, 3G, 6G și 12G-SDI, utilizabile simultan cu ieșirile Quad-SDI.
Caracteristici principale
Asigură o calitate legendară a imaginii în timpul conversiilor de format, păstrând detaliile fine, claritatea și fluiditatea mișcării.
Include intrare, ieșire și loop activ HDMI tip A, facilitând integrarea directă a echipamentelor AV consumer sau profesionale.
Permite utilizarea a 4 conexiuni BNC ca Ultra HD Quad Link 3G-SDI sau Quad HD Split pentru modurile p50/59.94/60, ori ca 4 ieșiri SDI replicate.
Suportă 16 canale audio embedded pentru SDI și 8 canale pentru HDMI, alături de intrări fizice XLR balansate și conectori RCA stereo consumer.
Echipat cu generator de referință intern ce oferă semnal blackburst sau tri-level sync la rata de cadre curentă prin ieșirea dedicată BNC.
Include reducerea zgomotului de imagine, detecția cadenței cu inserție/eliminare, detecția tăieturilor de scenă și control complet Proc Amp.

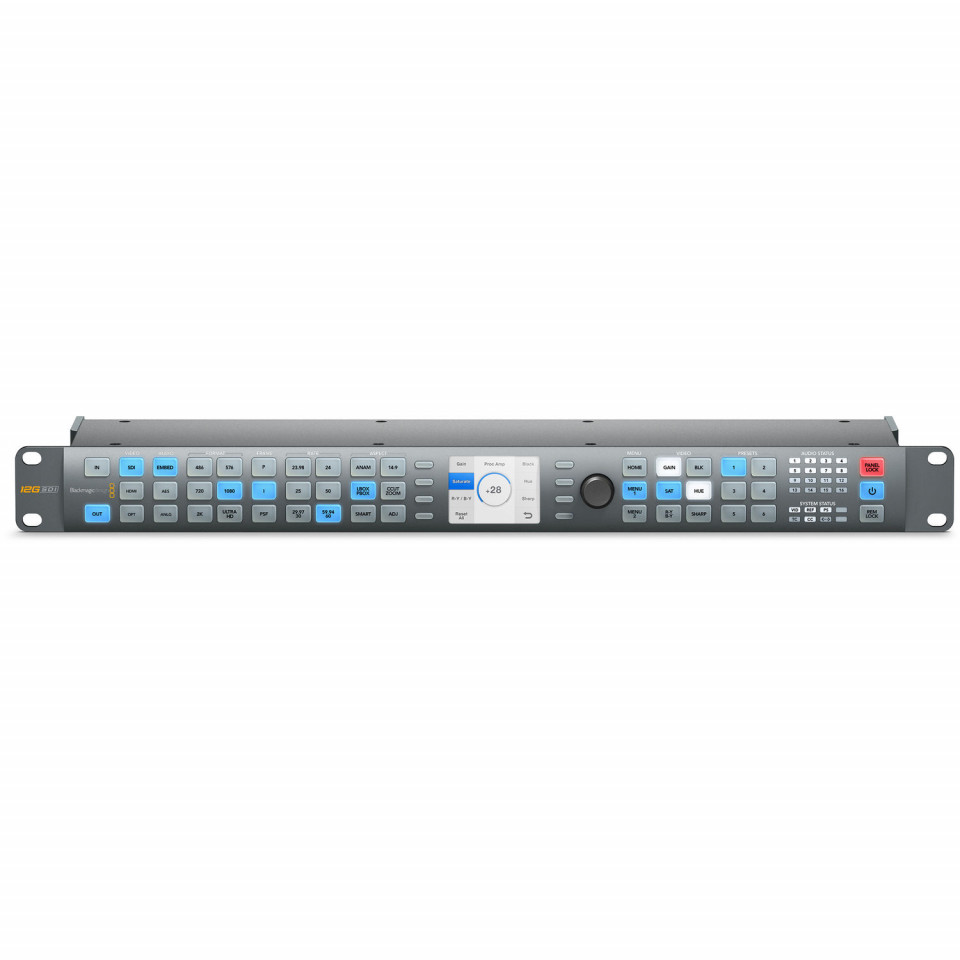

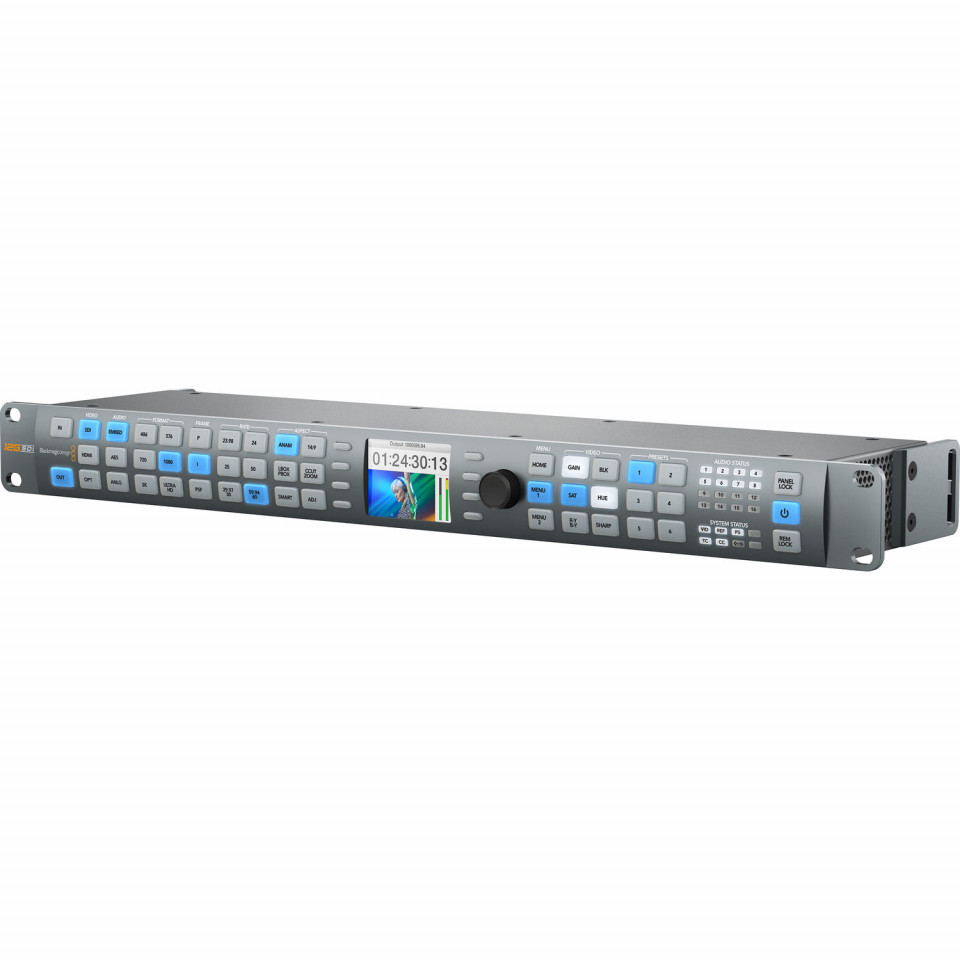

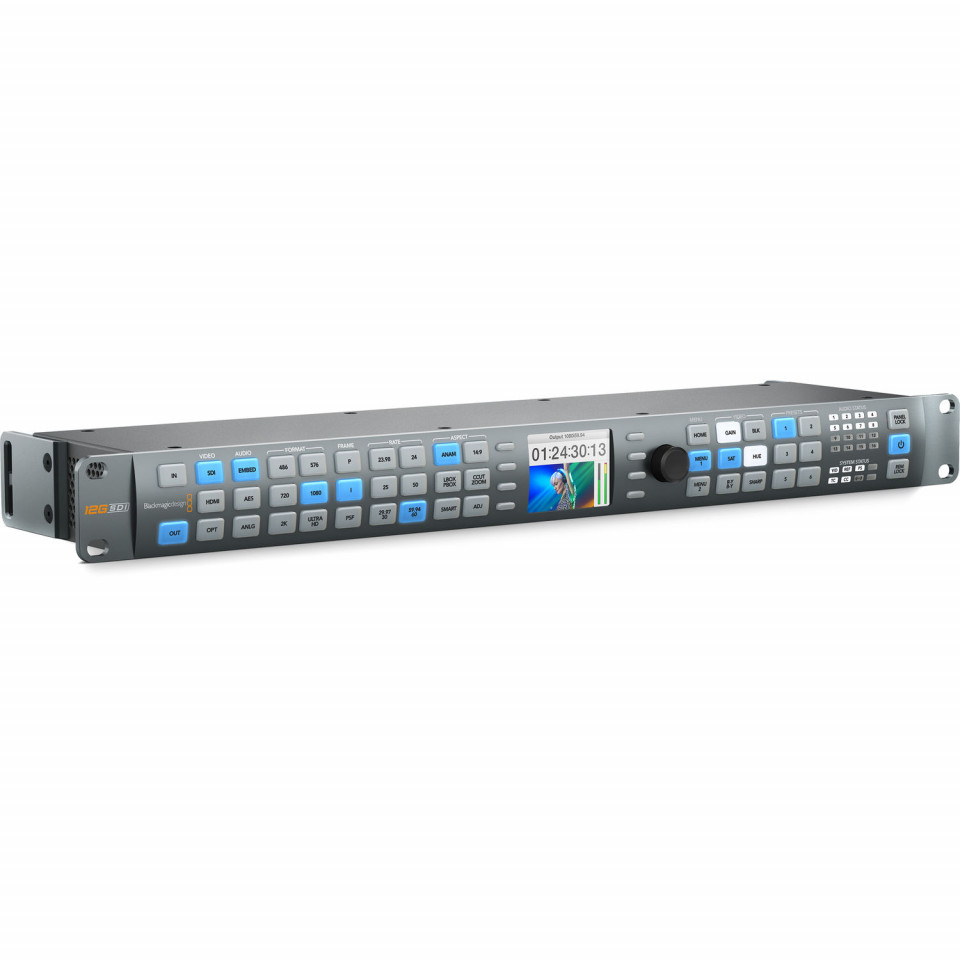

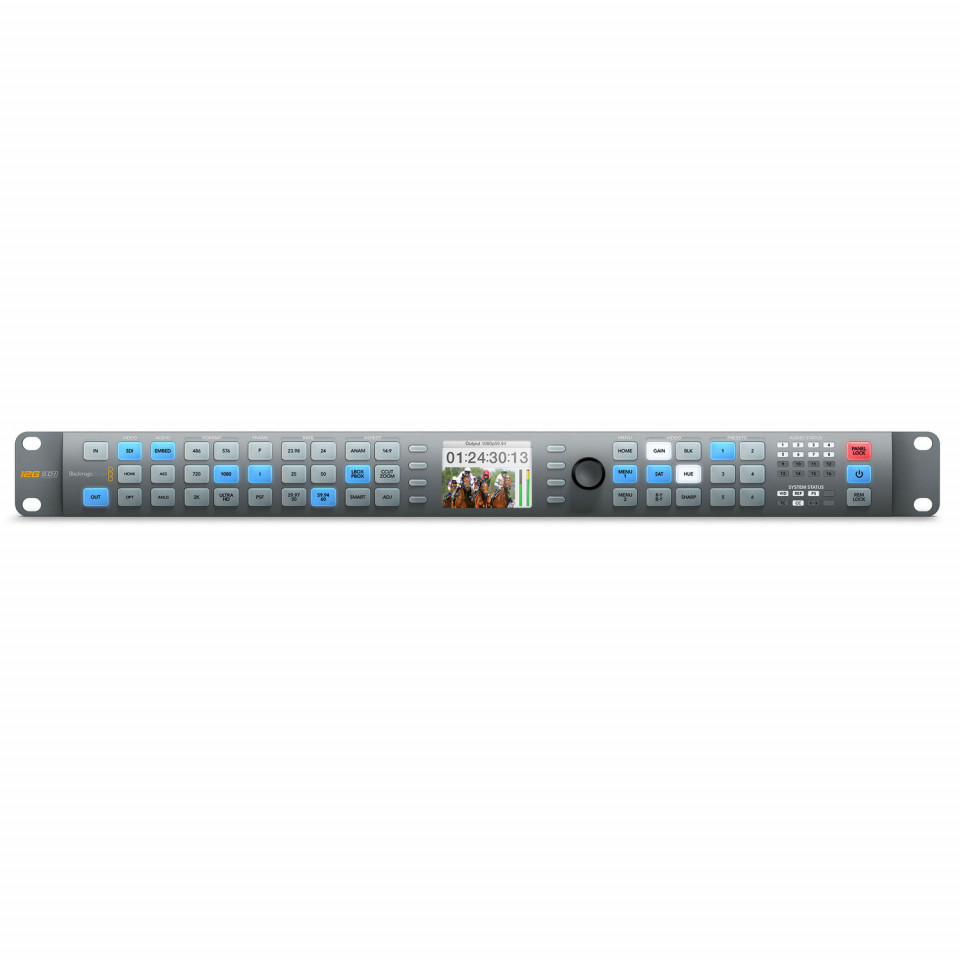

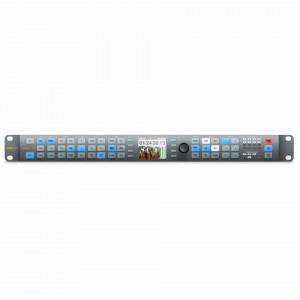

Dispune de butoane cu apăsare iluminate, indicatoare LED de stare și un ecran LCD integrat cu meniuri clare pe ecran.

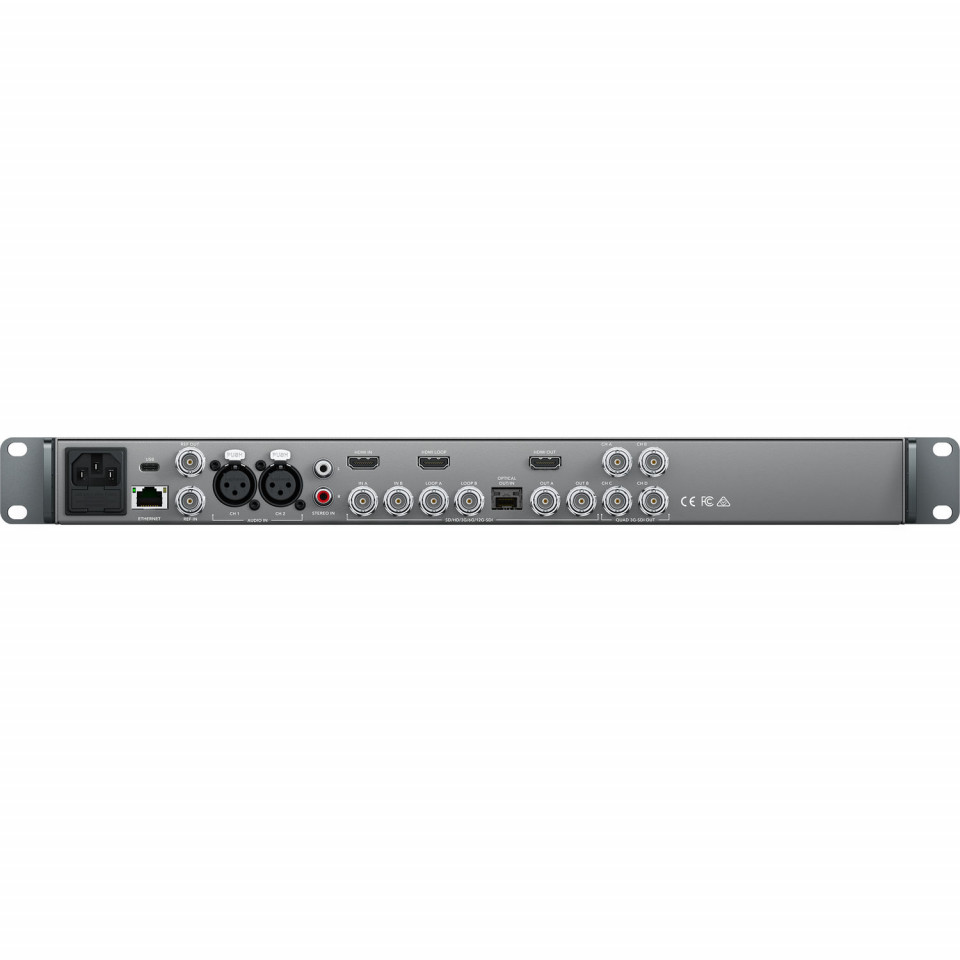

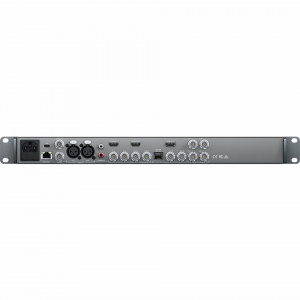

Panoul spate este echipat cu suporturi metalice de protecție pentru a preveni deteriorarea cablurilor și a conectorilor în spațiile înguste.
Despre Teranex AV
Calitate legendară și versatilitate în producția live
Blackmagic Design Teranex AV este un instrument indispensabil în fluxurile moderne de lucru pentru evenimente live, producție broadcast și post-producție. Datorită celor 1.089 de tipuri de conversie posibile, acesta poate transforma instantaneu orice format video de intrare în standardul de ieșire dorit, acoperind rezoluții de la SD și standard definition până la Ultra HD 2160p la 60 de cadre pe secundă. Calitatea imaginii este asigurată de algoritmii celebri Teranex pe 10 biți, care realizează interpolări extrem de precise în spațiile de culoare REC 601 și REC 709, minimizând artefactele video și oferind o fluiditate superioară a cadrelor.
Optimizat pentru latență minimă și inserție grafică
În aplicațiile AV de mari dimensiuni și la transmisiunile în direct, sincronizarea perfectă este critică. Modelul Teranex AV oferă un mod de procesare cu latență ultra-scăzută, reducând timpul de trecere a semnalului la doar 2 cadre pentru formatele selectate. În plus, funcția Still Store permite capturarea și salvarea în memorie non-volatilă a unui cadru din semnalul activ sau din buffer-ul de freeze frame, oferind posibilitatea de a afișa logo-uri de brand, ecrane de standby sau grafică publicitară la o simplă apăsare de buton, fără a necesita echipamente externe de redare.
Conectivitate hibridă SDI și HDMI 2.0
Echipamentul oferă flexibilitate maximă în ceea ce privește conexiunile fizice. Beneficiați de intrări și ieșiri 12G-SDI capabile de comutare automată a ratelor de date de la 270 Mb/s până la 12 Gb/s, dar și de conectori fizici dedicați HDMI 2.0 tip A cu buclă activă de semnal. Porturile SDI pot funcționa și în mod dual link pentru formatul 4:2:2 3G sau 6G Ultra HD. Pentru infrastructurile avansate, dispozitivul integrează un slot SFP pentru module opționale de fibră optică SMPTE, permițând transportul semnalului video și audio pe distanțe foarte mari fără pierderi.
Management audio avansat și interoperabilitate Dolby
Pe lângă procesarea video, dispozitivul excelează la capitolul audio. Poate gestiona fluxuri audio embedded multi-canal, de până la 16 canale pe SDI și 8 canale pe HDMI. Intrările analogice includ conectori profesionali XLR balansați (care împart arhitectura hardware cu 2 perechi / 4 canale de audio digital AES/EBU) și mufe RCA stereo destinate echipamentelor hi-fi de larg consum. Un avantaj major în mediile de emisie broadcast este suportul nativ pentru tehnologiile Dolby, procesorul permițând pass-through complet pentru semnalele Dolby AC-3 în toate tipurile de conversii, precum și pass-through pentru Dolby E (cu excepția perioadelor în care se execută conversii ale ratei de cadre video).
Aplicații și scenarii
Conversia rapidă a semnalelor de la camere de diverse formate la rezoluția nativă a ecranelor LED gigant, menținând latența la minimum pentru a evita decalajul de buze (lip-sync).
Permite conectarea playerelor Blu-ray, computerelor sau laptopurilor cu ieșiri HDMI direct în infrastructuri profesionale de televiziune bazate pe conexiuni 12G-SDI.
Conversia standardelor internaționale (de exemplu din NTSC în PAL sau invers) și adaptarea automată a ratelor de cadre pe intrările auxiliare ale mixerelor video.
Afișarea instantanee a unui logo salvat sau înghețarea imaginii live în cazul unor defecțiuni tehnice neprevăzute în timpul unei transmisiuni directe.
Folosirea socket-ului optic SFP opțional pentru a trimite sau recepționa semnal video curat pe fibră optică în stadioane, teatre sau centre de conferințe.
Conversia precisă de aspect ratio și procesarea semnalelor prin Proc Amp (ajustări de culoare, gain, pedigree) înainte de înregistrarea finală a masterului.
Glosar · Tehnologii
Interfață digitală serială capabilă să transporte date la o rată de 12 Gb/s pe un singur cablu coaxial. Suportă rezoluții Ultra HD la rate de cadre ridicate, cum ar fi 2160p60, fiind complet compatibilă cu versiunile inferioare 3G sau 6G-SDI.
Procesul tehnic complex de transformare a unui semnal video dintr-un format în altul, implicând modificarea rezoluției (Up/Down/Cross), schimbarea cadenței de cadre (Frame Rate) sau transpunerea între sisteme de televiziune diferite (NTSC/PAL).
Funcție hardware care permite capturarea unui cadru video static direct din fluxul de intrare și stocarea acestuia în memoria internă persistentă a dispozitivului, gata de a fi comutat pe ieșire ca fundal sau overlay grafic.
Amplificator de procesare video utilizat pentru modificarea parametrilor de bază ai semnalului video analogic sau digital în timp real, oferind utilizatorului control asupra nivelurilor de gain, culoare, luminozitate sau faza semnalului.
Specificații tehnice
| Conexiuni Video și Audio | |
| SDI Video Inputs | 1x BNC (IN A) - 10-bit SD, HD, 2K, 3G HD levels A and B, 6G and 12G Ultra HD auto switching. 1x BNC (IN B) 10-bit SD, HD, 2K, 3G HD levels A and B, 6G and 12G Ultra HD auto switching. Usable as 2nd input or for dual link input for 4:2:2 3G or 6G Ultra HD |
| SDI Video Input Loops | 1x BNC (IN A Loop) - Reclocked, 10-bit SD, HD, 2K, 3G HD, 6G and 12G Ultra HD auto switching. 1x BNC (IN B Loop) - Reclocked, 10-bit SD, HD, 2K, 3G HD, 6G and 12G Ultra HD auto switching. |
| SDI Video Outputs | 1x BNC (OUT A) - 10-bit SD, HD, 2K, 3G HD levels A and B, 6G and 12G Ultra HD auto switching. 1x BNC (OUT B) - 10-bit SD, HD, 2K, 3G HD levels A and B, 6G and 12G Ultra HD auto switching. Usable as dual link output for 4:2:2 3G or 6G Ultra HD. |
| Quad SDI Video Outputs | 4x BNC (Channels A, B, C, D) - 10-bit 3G-SDI Quad Link or Quad HD Split for Ultra HD p50/59.94/60; 10-bit 1.5G-SDI Quad HD Split for Ultra HD p23/24/25/29/30. For other output formats, these connectors will supply four replicated SDI outputs. |
| HDMI Video Inputs | 1x HDMI 2.0 type A connector. YUV or RGB, auto switching. |
| HDMI Video Loop Inputs | 1x HDMI 2.0 type A connector. Active Input loop. |
| HDMI Video Outputs | 1x HDMI 2.0 type A connector. YUV or RGB, user selectable. |
| SDI Audio Inputs / Outputs | 16 channels in SD, HD, 3G HD, 2K and Ultra HD. |
| HDMI Audio Inputs / Outputs | 8 channels in SD, HD, 3G HD, 2K and Ultra HD. |
| Optical Fiber Connection (optional) | 1x SMPTE optical fiber SFP socket. |
| Optical Fiber Video & Audio | Inputs: 1x 10bit SD, HD, 3G HD, 2K, Ultra HD auto switching. Outputs: 1x 10bit SD, HD, 3G HD, 2K, Ultra HD auto switching. Audio: 16 channels in SD, HD, 3G HD, 2K and Ultra HD (Inputs and Outputs). |
| Analog Audio Inputs | 2x XLR - 2 channels professional balanced analog audio (XLRs are shared with AES/EBU inputs). 2x RCA - stereo unbalanced analog audio on RCA connectors for consumer equipment. |
| AES/EBU Digital Audio Inputs | 2x XLR - 2 pairs (4 channels) professional 110O balanced digital audio (XLRs are shared with analog inputs) |
| Dolby Support Built In | Dolby AC-3 pass through in all conversions. Dolby E pass through except during video frame rate conversions. |
| Timecode Inputs / Outputs | Support for VITC/ATC. No support for LTC. |
| Sincronizare, Rate și Interfețe de Control | |
| Multi Rate Support | SDI connections are switchable between standard definition, high definition and Ultra HD. SDI switches between 270 Mb/s standard definition SDI, 1.5 Gb/s HD-SDI and 2K SDI, 3G HD, 6G and 12G Ultra HD. |
| Reference Input | 1x BNC - Black Burst in SD or Tri-level sync in HD. |
| Reference Output | 1x BNC - Internal reference generator providing blackburst or tri-level sync output at the current output frame rate. |
| Computer Interface | 1x USB type C port for software updates. 1 x RJ45 Gigabit Ethernet for remote control and configuration. |
| Processor Interface | Illuminated pushbuttons, status LEDs and LCD with easy to use onscreen menus. |
| Standarde Video și Formatare Semnal | |
| SD Video Standards | 525i59.94 NTSC, 625i50 PAL |
| 1.5G-SDI HD Video Standards | 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60 |
| 3G-SDI HD Video Standards | 1080p50, 1080p59.94, 1080p60 levels A and B |
| 2K Video Standards | 2K DCI 23.98p, 2K DCI 24p, 2K DCI 23.98PsF, 2K DCI 24PsF |
| Ultra HD Video Standards | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60 |
| SDI Compliance | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M |
| SDI Metadata Support | VITC/ATC support, SMPTE 12M. Video indexing support including WSS, RP186 and AFD, SMPTE 2016. Closed captioning support for conversions to and from 608 and 708, SMPTE 334M. |
| Audio & Video Sampling | Audio: Television standard sample rate of 48kHz and 24-bit HD, 20-bit SD. Video Sampling: 4:2:2 |
| Color Precision & Space | Color Precision: 10-bit. Color Space: REC 601, REC 709. HDMI Color Precision: 4:2:2 10-bit. |
| SDI Video Standards (Switchable) | 525 NTSC, 625 PAL, 720HD, 1080HD, 2K DCI and Ultra HD 3840 x 2160 switchable. |
| Copy Protection | HDMI input is unable to capture from copy protected HDMI sources. Always confirm copyright ownership before capture or distribution of content. |
| Procesare și Capabilități de Conversie | |
| Aspect Ratio Conversion | Real time variable and fixed aspect ratio conversions. |
| Real Time Video Processing | Includes noise reduction, cadence detection with insertion/removal, scene cut detection, color correction and proc amp control |
| Low Latency Processing | Real time processing with 2 frame latency, available for select format conversions. |
| Format & Colorspace Conversion | Format Conversion: Real time up conversion, down conversion, cross conversion and SD/HD/Ultra HD standards conversion. Colorspace Conversion: Hardware based real time |
| Still Store & Freeze Frame | Still Store: Capture a video frame into non-volatile memory from the current input signal or freeze frame buffer. Freeze Frame: Temporarily freeze incoming live video. |
| Test Patterns | SMPTE 75% Bars; full field color bars 75%; convergence grid; multiburst; black with selectable audio tones and selectable horizontal pattern motion. |
| Output Switching | Output may be switched between the input video, internal black, user still frame or a freeze frame from the input video. The transition rate between output choices has a range of 0 to 5 seconds. A transition forces a dissolve through black. |
| Mediu Înconjurător și Alimentare | |
| Power Supply / Consumption | Power Supply: 1 x built-in international AC power supply with IEC C14 inlet. IEC power cable required. 100-240V, 50-60Hz. Typical Power Consumption: 42 watts. |
| Operating / Storage Temperature | Operating Temperature: 0° to 40° C (32° to 104° F). Storage Temperature: -20° to 45° C (-4° to 113° F). |
| Relative Humidity | 0% to 90% non-condensing |
| Physical Dimensions / Weight | Lățime panou frontal: 482 mm · Adâncime unitate: 125 mm · Înălțime unitate: 44 mm · Greutate: 2 kg |
Întrebări frecvente
Care este latența minimă de procesare pe care o poate atinge Teranex AV?
Teranex AV integrează un mod de procesare de latență redusă (Low Latency Processing) în timp real care poate asigura o viteză de trecere a semnalului de numai 2 cadre. Această funcție este disponibilă pentru anumite conversii de format selectate.
Cum pot fi configurate ieșirile Quad SDI de pe acest procesor video?
Cele 4 conexiuni BNC (Channels A, B, C, D) sunt extrem de flexibile: ele pot fi utilizate ca link 10-bit 3G-SDI Quad Link sau Quad HD Split pentru rezoluții Ultra HD p50/59.94/60, ori ca 10-bit 1.5G-SDI Quad HD Split pentru modurile Ultra HD p23/24/25/29/30. Pentru formatele standard de ieșire, acești conectori vor furniza patru ieșiri SDI replicate.
Ce sisteme de operare sunt compatibile cu aplicația Teranex Setup software control?
Aplicația inclusă gratuit pentru schimbarea setărilor și actualizări de firmware rulează pe Windows 8.1, Windows 10 (pe 64 de biți) și pe platformele Mac, oferind suport nativ pentru versiunile Mac 10.15 Catalina, Mac 11.1 Big Sur sau versiuni ulterioare.
Pot captura semnal video de pe orice sursă HDMI conectată?
Intrarea video HDMI este protejată în conformitate cu standardele din industrie, ceea ce înseamnă că aparatul nu poate prelua semnal de la surse HDMI protejate la copiere (copy protected). Utilizatorul trebuie să confirme deținerea drepturilor de autor înainte de captură sau distribuție.
Ce formate audio digitale și analogice pot fi conectate fizic?
Pe lângă canalele embedded, aveți la dispoziție 2 conectori profesionali XLR care pot fi utilizați fie ca 2 canale de audio analogic balansat, fie ca 2 perechi (4 canale total) de audio digital AES/EBU balansat la 110O. Pentru echipamente consumer, aveți 2 intrări RCA stereo nebalansate.
Conținutul cutiei
Produse complementare recomandate
Asigură stabilitatea totală a semnalului la rate ridicate de transfer de 12 Gb/s pe distanțe lungi în regie sau rack, eliminând pierderile accidentale de cadre video în rezoluție Ultra HD.
Sunt necesare pentru a activa portul dedicat de fibră optică din spatele aparatului, permițând transportul bidirecțional pe distanțe kilometrice, ideal pentru stadioane sau legături între clădiri.
Indispensabile pentru conectarea sigură a echipamentelor AV în modurile de lucru Ultra HD 4K p50/p60, garantând o lățime de bandă stabilă de 18 Gb/s fără interferențe electromagnetice.
Optimizează preluarea semnalelor analogice sau digitale AES/EBU direct din mixerele audio din regie, oferind ecranare maximă împotriva zgomotului de fond.
