Blackmagic Design Ultimatte 12 8K procesor de compositing în timp real pentru producții virtuale și broadcast
Avantajele noastre
Descriere

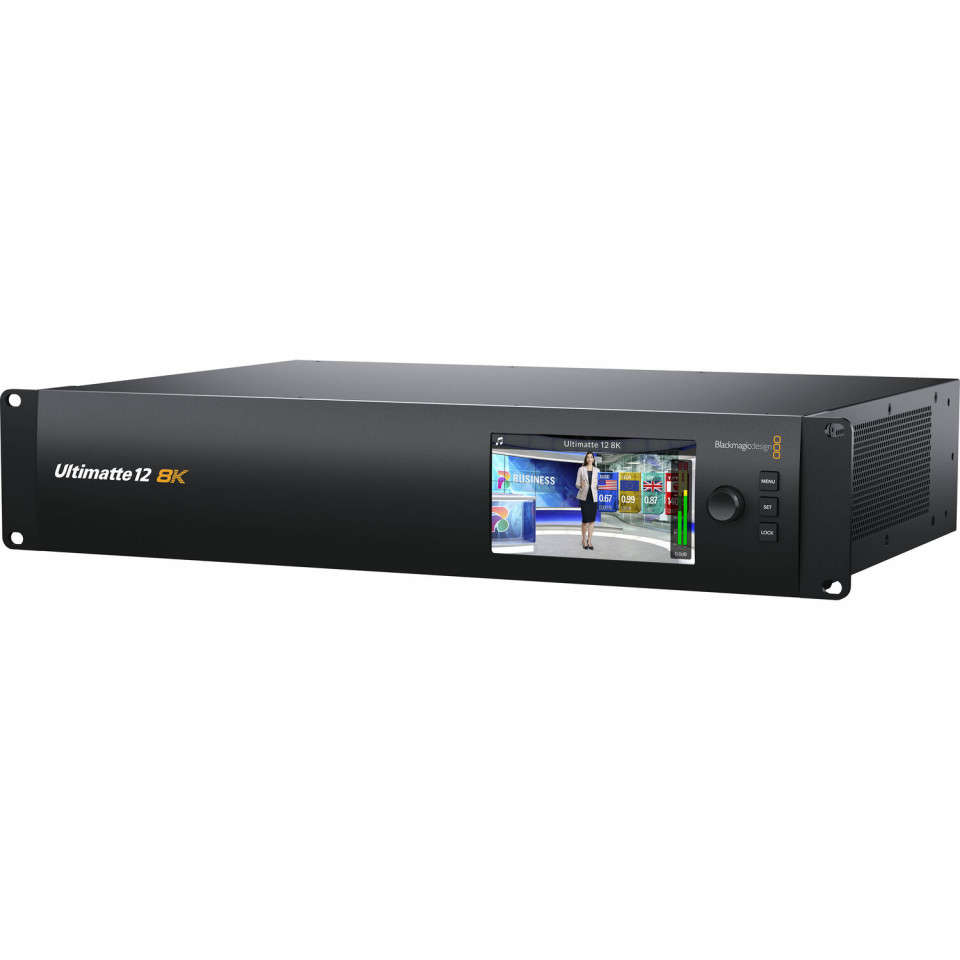

Blackmagic Design Ultimatte 12 8K
Ultimatte 12 8K este un procesor de compositing avansat în timp real, proiectat pentru cheierea video live cu elemente grafice de broadcast de ultimă generație, decoruri virtuale și platouri digitale complexe. Echipat cu o arhitectură de înaltă performanță Quad Link 12G-SDI, acesta oferă procesare la nivel de sub-pixel în rezoluții HD, Ultra HD și 8K, asigurând o separare impecabilă a culorilor și o fidelitate extremă a imaginii.
Concepte cheie
Echipat cu două surse de alimentare interne independente 100-240V AC pentru a asigura redundanță completă și funcționare continuă în regim critic.
Interfață video masivă bazată pe 4 legături 12G-SDI, capabilă să transporte fluxuri de date masive pentru procesarea nativă a semnalelor 8K.
Algoritm avansat care eșantionează marginile la nivel sub-pixel, oferind o cheiere perfectă a detaliilor fine, precum firele de păr sau reflexiile.
Memorie flash non-volatilă integrată pentru stocarea directă a imaginilor statice destinate fundalurilor și măștilor din Media Pool.
Caracteristici principale
Sistemul detectează automat semnalele SD, HD, 6G-SDI, 12G-SDI, precum și modurile complexe 2SI Quad Link și Dual Link.
Dispune de noi algoritmi interni pentru controlul reflexiilor și suprimarea dispersiei de culoare (spill suppression) pe marginile complexe.
Port de rețea ultra-rapid dedicat controlului de la distanță al dispozitivului și încărcării rapide a fișierelor grafice în Media Pool.
Fiecare dintre cele 20 de intrări video dispune de re-sync intern complet, eliminând necesitatea generatoarelor de semnal pe surse externe.

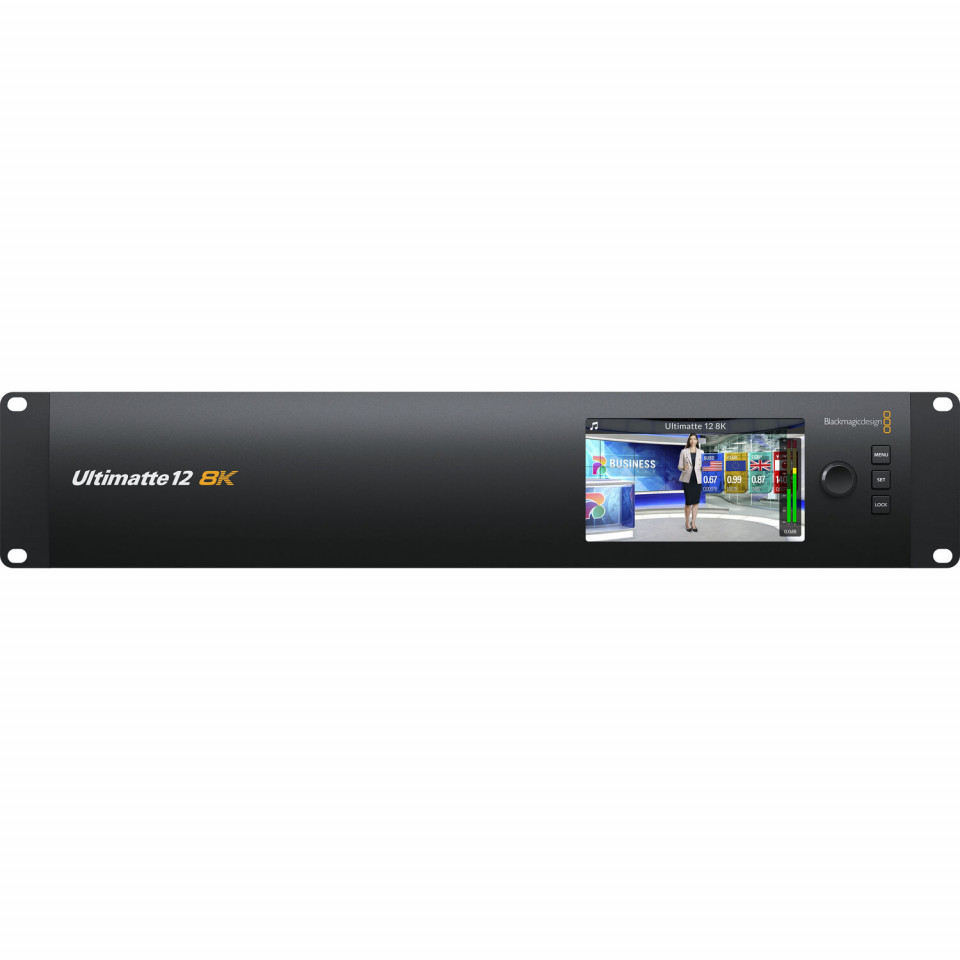

Panou frontal echipat cu display generos pentru previzualizarea semnalului video, monitorizarea VU-metrelor și navigarea în meniuri.
Suportă integrarea nativă cu panoul fizic Smart Remote 4 sau operarea software prin PC-uri cu sisteme de operare Mac și Windows.
Dispune de 32 de pini programabili GPIO pentru automatizare, semnalizare Tally și declanșarea evenimentelor în regie.
Include 20 de conexiuni SDI de tip loop out cu reclocking activ pentru redirecționarea curată a semnalelor către alte monitoare sau switchere.
Despre Ultimatte 12 8K
Standardul de aur în procesarea decorurilor virtuale
Blackmagic Design Ultimatte 12 8K reprezintă vârful de gamă în materie de tehnologie chroma key și compositing hardware pentru industria de televiziune și cinematografie. Conceput special pentru a face față cerințelor riguroase din transmisiunile live, acest dispozitiv pe două unități de rack (2U) procesează fluxuri de date masive la rezoluții de până la 8K în timp real. Datorită arhitecturii Quad Link 12G-SDI, procesorul lucrează fără efort în format standard, înaltă definiție sau rezoluții UHD, oferind studiourilor de știri și divertisment o integrare impecabilă între prezentatorii reali din platou și elementele grafice tridimensionale ale decorului virtual.
Algoritm de ultimă generație și fidelitate cromatică
La baza modelului Ultimatte 12 8K stau noi algoritmi matematici și o știință a culorii complet reproiectată, dedicate eliminării problemelor clasice de cheiere. Dispozitivul excelează la izolarea detaliilor extrem de fine, cum ar fi reflexiile din ochelari, firele de păr rebele sau marginile translucide, realizând o eșantionare precisă la nivel de sub-pixel. Tehnologia îmbunătățită de suprimare a dispersiei (spill suppression) elimină reflexiile verzi sau albastre de pe hainele sau pielea actorilor, păstrând în același timp culorile originale intacte în spațiile de culoare extinse Rec. 601, Rec. 709 și Rec. 2020.
Conectivitate extinsă și management inteligent al măștilor

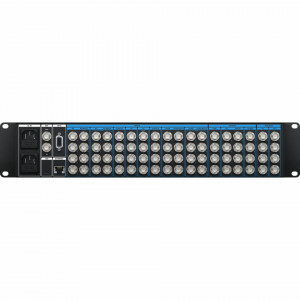

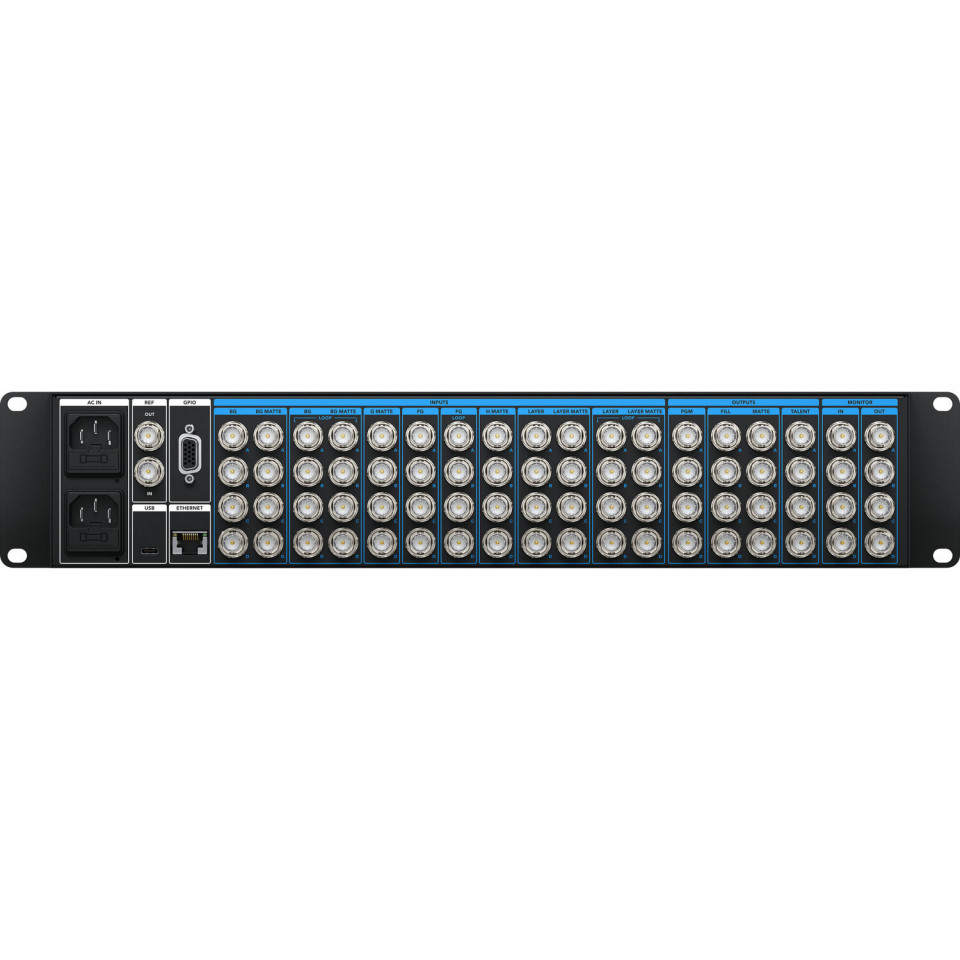

Spatele unității relevă o matrice masivă de conexiuni profesionale, oferind o flexibilitate fără precedent în rutarea semnalelor media. Cu intrări dedicate pentru Foreground, Background, Background Matte, Garbage Matte, Holdout Matte și Layer, operatorii pot construi compoziții stratificate extrem de complexe. Toate intrările dispun de re-sincronizare hardware independentă, permițând combinarea surselor asincrone fără întreruperi de cadre. Media Pool-ul integrat, susținut de o memorie internă non-volatilă de 6GB, permite stocarea nativă a fundalurilor direct pe aparat în formate standard ca TGA, TIFF, BMP, PNG sau JPG.
Arhitectură redundantă pentru medii de emisie critice
Fiabilitatea este un element de importanță capitală în regie, motiv pentru care Ultimatte 12 8K integrează două surse de alimentare complet independente cu detecție automată a tensiunii între 100V și 240V. În cazul defectării unui circuit de alimentare sau al unei căderi de tensiune pe o linie electrică, unitatea continuă să funcționeze pe sursa secundară fără nicio pierdere de semnal pe ieșirile de program (Program Out). Monitorizarea locală este simplificată prin intermediul butoanelor fizice de meniu, al potențiometrului rotativ (spin knob) și al ecranului color de pe panoul frontal, oferind tehnicienilor acces instant la configurația IP-ului și la diagnosticare fără a depinde de un computer.
Aplicații și scenarii
Integrează prezentatorii în decoruri digitale randate în timp real la rezoluție maximă 8K, menținând detalii perfecte pe elementele de grafică broadcast din fundal.
Înlocuiește ecranele LED fizice sau fundalurile verzi tradiționale cu un sistem de compositing hardware avansat, scurtând drastic timpul necesar procesării în post-producție.
Adaugă elemente grafice analitice, tabele de marcaj și infografice complexe poziționate în spatele atleților din teren, fără latențe perceptibile în fluxul de emisie.
Permite crearea de prezentări de produs imersive sau conferințe globale pe scene virtuale spectaculoase, controlate direct prin intermediul aplicației software de pe PC.
Folosește intrările și ieșirile Monitor In / Monitor Out pentru a conecta în cascadă mai multe unități Ultimatte, comutând rapid între unghiurile camerelor din regie.
Suprapune elemente grafice adiționale în fața prezentatorului (cum ar fi ecrane virtuale sau obiecte AR) folosind intrările dedicate de Layer și Layer Matte.
Glosar · Tehnologii
O metodă de interconectare profesională ce utilizează patru cabluri coaxiale SDI standard de 12Gb/s în paralel. Acest tip de conexiune este esențial pentru a asigura lățimea de bandă necesară transportului semnalelor de rezoluție 8K (4320p) la rate mari de cadre pe secundă.
Algoritm hardware avansat conceput pentru a neutraliza lumina parazită reflectată din fundalul verde sau albastru (chroma key) pe subiectul din platou. Tehnologia elimină reflexiile nedorite de pe marginile fine fără a altera culorile neutre sau nuanțele naturale ale pielii.
Măști electronice utilizate în procesul de cheiere. Maska Garbage exclude zone nedorite din platou (cum ar fi marginile lămpilor de iluminat), forțând înlocuirea lor cu fundalul virtual. Masca Holdout protejează anumite regiuni din scenă care au o culoare similară cu fundalul pentru a nu fi decupate eronat.
Standardul internațional care definește un spațiu de culoare extrem de larg (Wide Color Gamut), specific producțiilor Ultra HD și 8K. Acesta acoperă o paletă cromatică mult mai bogată și mai saturată comparativ cu vechile standarde Rec. 709 (HD) și Rec. 601 (SD).
Specificații tehnice
| Conexiuni și interfețe | |
| Intrări video SDI | 20 |
| Ieșiri video SDI | 20 |
| Ieșiri Loop video SDI | 20 reclocked SD, HD, Ultra HD, 8K pentru corespondentul intrărilor |
| Rate SDI | 270Mb, 1.5G, 3G, 6G, 12G |
| Re-sincronizare video input | Pe toate intrările |
| Conexiuni de referință | 1 x BNC In, 1 x BNC Out. Tri-Sync sau Black Burst |
| GPIO | 32, interfață DE15 |
| Ethernet | Până la 10Gb/s pentru controlul dispozitivului și încărcarea imaginilor statice în Media Pool |
| Interfață computer | 1 x USB-C 3.0 pentru configurarea dispozitivului și actualizări software |
| Standarde Video și Procesare | |
| Standarde Video SD | 525i59.94 NTSC, 625i50 PAL |
| Standarde Video HD | 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 |
| Standarde Video Ultra HD | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60 |
| Standarde Video 8K | 4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p50, 4320p59.94, 4320p60 |
| Conformitate SDI | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10, SMPTE 2081-12, SMPTE 2082-11 and SMPTE 2082-12 |
| Eșantionare Video | 4:2:2 |
| Precizie Culoare | 10-bit |
| Spațiu de Culoare | REC 601, REC 709, REC 2020 |
| Suport Multiple Rate | Detecție automată pentru SD, HD, 6G-SDI, 12G-SDI, 2SI Quad Link 12G-SDI, 2SI Dual Link 12G-SDI și 2SI Quad Link 6G-SDI |
| Sursa Surse Compozit și Ieșiri | |
| Foreground (Prim-plan) | 4 x 12G-SDI In cu Loop Out |
| Background (Fundal) | 4 x 12G-SDI In cu Loop Out, Still from Media Pool |
| Background Matte | 4 x 12G-SDI In cu Loop Out, Internal Window, Still from Media Pool |
| Garbage Matte | 4 x 12G-SDI In, Internal Window, Still from Media Pool |
| Holdout Matte | 4 x 12G-SDI In, Internal Window, Still from Media Pool |
| Layer | 4 x 12G-SDI In cu Loop Out, Still from Media Pool |
| Layer Matte | 4 x 12G-SDI In cu Loop Out, Internal Window, Still from Media Pool |
| Ieșiri Compozit (Composite Outputs) | Fill: 4 x 12G-SDI · Matte: 4 x 12G-SDI · Program: 4 x 12G-SDI · Talent: 4 x 12G-SDI |
| Monitorizare (Monitor In / Out) | Monitor In: 4 x 12G-SDI pentru monitor cascade · Monitor Out: 4 x 12G-SDI pentru monitorizarea Program, Foreground Input, Background Input, Combined Matte, Internal Matte, Fill Out, Layer Input, Background Matte Input, Garbage Matte Input, Holdout Matte Input, Layer Matte Input, Processed Layer Matte, Processed Holdout Matte, Processed Garbage Matte, Processed Background Matte, Screen Correction. |
| Media Pool, Control și Cerințe de Sistem | |
| Formate imagini statice Background / Layer | Fără Alpha: TGA, TIFF, BMP, PNG, JPG · Cu Alpha: TGA, TIFF, BMP |
| Formate imagini statice Măști (Garbage / Holdout) | TIFF, BMP, PNG, JPG |
| Memorie Media Pool | 6GB stocare internă non-volatilă |
| Afișaj (Displays) | Ecran color integrat de 5 inch pentru afișarea numelui dispozitivului, previzualizarea video, VU-metrelor audio și a meniurilor |
| Elemente panou frontal | Display color de 5 inch cu 3 butoane de meniu și rotiță rotativă (spin knob) |
| Conexiune de Control | Conexiune Ethernet directă sau prin rețea către un computer ce rulează Ultimatte Software Control sau Ultimatte Smart Remote 4 |
| Sisteme de operare suportate | Mac 13.0 Ventura, Mac 14.0 Sonoma sau ulterior · Windows 10, 64-bit, Windows 11 |
| Configurare IP | Adresa IP a Ultimatte este setată prin panoul frontal sau prin utilitarul Ultimatte Setup conectat prin USB |
| Alimentare și Consum | 2 x Surse de alimentare interne 100-240V AC, 50/60Hz · Consum: 218W |
| Dimensiuni / Greutate / Instalare | 338 mm (adâncime) x 482 mm (lățime) x 88.4 mm (înălțime) · Greutate: 8.68 kg · Înălțime montare: 2 unități de rack (2U) |
| Mediu de funcționare | Temperatură operare: 0° până la 40°C (32° până la 104°F) · Temperatură stocare: -20° până la 60°C (-4° până la 140°F) · Umiditate relativă: 0% până la 90% non-condensing |
Întrebări frecvente
Ce avantaje aduce conectivitatea Quad Link 12G-SDI la acest model?
Interfața Quad Link 12G-SDI permite procesorului să primească și să transmită fluxuri video masive de rezoluție 8K utilizând patru conexiuni SDI de 12Gb/s în paralel. Acest lucru asigură o procesare în timp real la nivel de sub-pixel, păstrând o fidelitate cromatică absolută în formatele superioare de broadcast.
Ce elemente grafice pot fi stocate în memoria internă de 6GB?
Stocarea non-volatilă internă de 6GB din Media Pool este dedicată exclusiv imaginilor statice utilizate pentru fundaluri (Background), straturi adiționale (Layer) sau măști digitale (Garbage/Holdout). Fișierele pot fi încărcate în format TGA, TIFF, BMP, PNG sau JPG direct prin conexiunea rapidă Ethernet de 10Gb/s.
Este necesară sincronizarea externă a tuturor camerelor video introduse?
Nu. Ultimatte 12 8K integrează sisteme independente de Re-Sync (re-sincronizare video) pe absolut toate cele 20 de intrări fizice. Acest sistem aliniază automat semnalele video primite din surse asincrone externe, chiar dacă acestea nu sunt legate la un generator central de genlock.
Cum funcționează sistemul de alimentare redundant în timpul transmisiunilor live?
Dispozitivul include două surse de alimentare complet separate din fabrică. Conectate la linii de rețea sau UPS-uri distincte, acestea lucrează în paralel. Dacă una dintre linii cedează sau suferă o avarie, procesorul Ultimatte comută instantaneu consumul pe sursa funcțională, fără a perturba sau întrerupe semnalul transmis pe ieșirea de Program.
Ce elemente de imagine pot fi monitorizate prin ieșirile Monitor Out?
Conexiunile Monitor Out permit vizualizarea unei game extinse de straturi de procesare: Program, Foreground Input, Background Input, Combined Matte, Internal Matte, Fill Out, Layer Input, Background Matte Input, Garbage Matte Input, Holdout Matte Input, Layer Matte Input, Processed Layer Matte, Processed Holdout Matte, Processed Garbage Matte, Processed Background Matte și Screen Correction.
