Blackmagic Design UltraStudio 4K Mini soluție portabilă de captură și redare Thunderbolt 3 cu 12G-SDI și HDMI 2.0b
Avantajele noastre
Descriere
Blackmagic Design UltraStudio 4K Mini Soluție Portabilă de Captură și Redare Thunderbolt 3
Sistem profesional portabil de captură și redare cu tehnologie Thunderbolt 3, echipat cu conexiuni avansate 12G-SDI, HDMI 2.0b și analogice. Permite achiziția de semnal de înaltă dinamică (HDR) pe 8 și 10 biți în formate de până la 4K DCI la 60p, precum și pe 12 biți până la 4K DCI la 30p, integrând un cititor de carduri SD UHS-II pentru fluxuri de lucru imediate.
Concepte cheie
Suportă înregistrare de înaltă dinamică pe 8, 10 și 12 biți în spații de culoare extinse, oferind o fidelitate impecabilă a imaginii până la rezoluții complexe 4K DCI.
Asigură o lățime de bandă masivă pentru procesarea în timp real a fluxurilor video Ultra HD și 4K, oferind simultan o capacitate de alimentare a laptopului gazdă de până la 45W.
Cititorul SD integrat compatibil UHS-I și UHS-II permite montarea instantanee a suportului media de stocare din cameră direct pe stația de lucru pentru editare imediată.
Conexiunile SDI sunt complet comutabile și adaptabile automat între ratele de date standard de 270Mb, 1.5G, 3G, 6G și performantul standard 12G-SDI.
Caracteristici principale

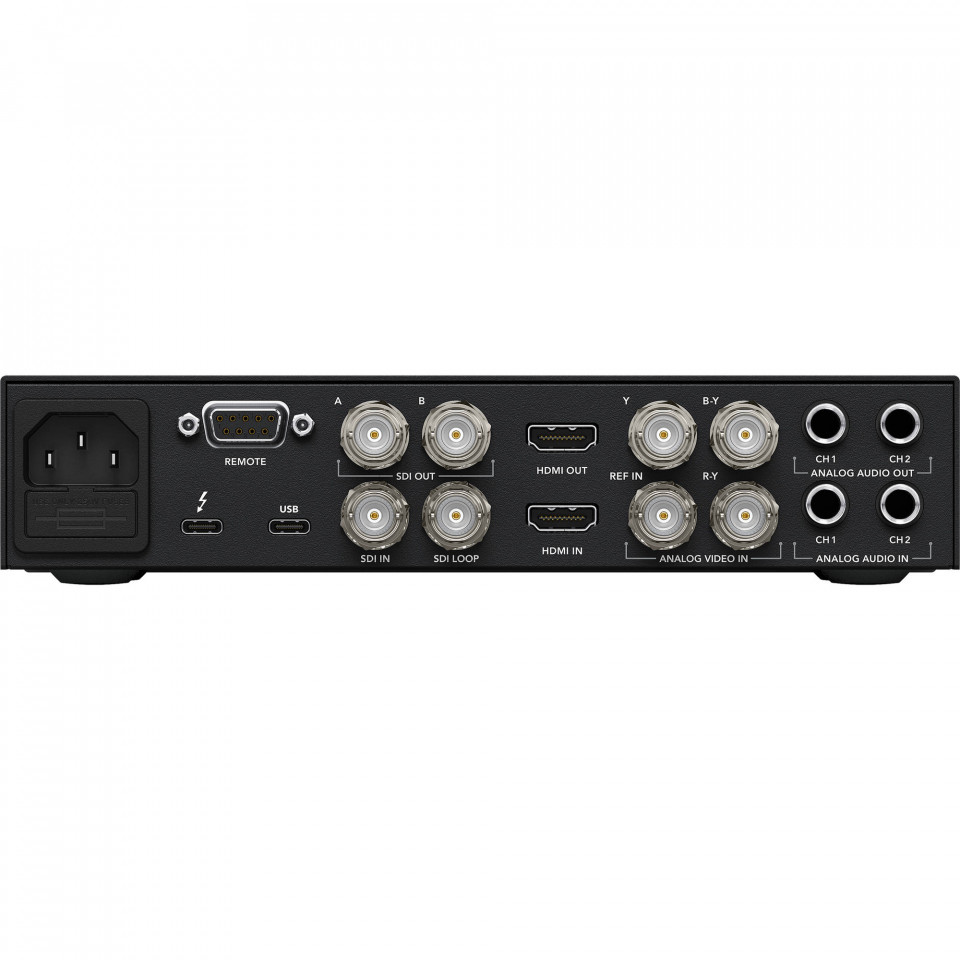

Echipat cu o intrare video 12G-SDI, două ieșiri de program out SDI, o ieșire SDI loop out, precum și porturi HDMI 2.0b dedicate pentru intrare și ieșire.
Suportă până la 16 canale audio înglobate (embedded) în semnalul SDI și 8 canale embedded în semnalul HDMI pentru toate rezoluțiile SD, HD, 2K, UHD și 4K.
Include o intrare profesională de microfon pe conector XLR, cu suport pentru alimentare Phantom Power de 48V activabilă prin intermediul controlului software.
Dispune de intrări analogice YUV pe componente sau NTSC/PAL composite (comutabile SD/HD), completate de câte 2 canale de audio analogic balansat pe jack de 1/4 inch.

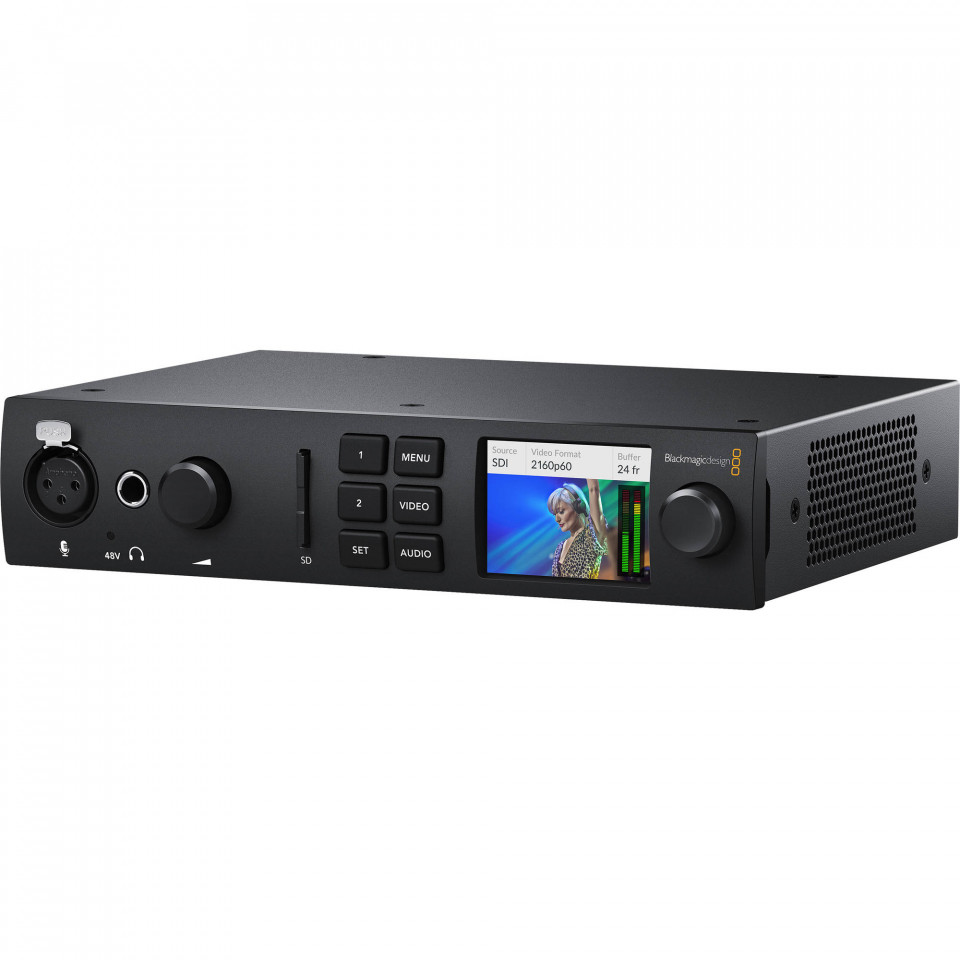

Panoul frontal integrează un ecran LCD color pentru preview și status, butoane iluminate de meniu/video/audio, potențiometru rotativ (spin knob) și mufă pentru căști.
Port dedicat de control RS-422 compatibil Sony pentru echipamente de studio (deck-uri). Direcția porturilor seriale TxRx este reversibilă prin software.
Intrare de referință (Sync In) compatibilă Tri-Sync sau Black Burst și un port de expansiune adițional USB-C 3.1 Gen 1 ce oferă viteze de până la 5 Gb/s.
Suportă împachetarea metadatelor statice HDR, alături de caracteristici avansate de transfer precum Hybrid Log-Gamma (HLG) și curbe Perceptual Quantizer (PQ).
Despre UltraStudio 4K Mini
Soluția de top pentru achiziție și playback mobil
Blackmagic Design UltraStudio 4K Mini reprezintă o soluție portabilă de captură și redare de tip "breakout box", bazată pe o conexiune de mare viteză Thunderbolt 3. Proiectat special pentru a integra cele mai noi tehnologii de broadcast, acest echipament compact permite inginerilor video, editorilor și coloriștilor să captureze imagini de calitate cinematografică la o precizie de culoare remarcabilă. Dispozitivul excelează în medii de producție diverse, facilitând capturi High Dynamic Range (HDR) pe 8 și 10 biți în absolut toate formatele video până la 4K DCI la 60 de cadre pe secundă, oferind totodată suport dedicat pentru eșantionări pe 12 biți RGB în formate de până la 4K DCI la 30p în modurile 2D.
Conectivitate extinsă și flux de lucru accelerat
Echipamentul oferă o flexibilitate extremă în privința intrărilor și ieșirilor, acoperind atât standardele digitale actuale, cât și interfețele analogice tradiționale. Pe lângă terminalele 12G-SDI multi-rate și HDMI 2.0b, UltraStudio 4K Mini integrează intrări pentru componente YUV sau composite NTSC/PAL, făcând legătura între camerele clasice de televiziune și stațiile de editare moderne. Prezența cititorului de carduri SD UHS-I și UHS-II pe panoul frontal aduce un avantaj major pe teren: elimină necesitatea adaptoarelor externe, permițând descărcarea și montarea directă a fișierelor de cameră pe sistemul de operare al computerului gazdă, accelerând demararea procesului de post-producție în timp real.
Control hardware intuitiv și monitorizare locală
Spre deosebire de dispozitivele de captură convenționale ascunse în rack-uri, UltraStudio 4K Mini este conceput pentru a sta direct pe biroul de lucru sau în regii mobile compacte. Acesta oferă un panou frontal echipat cu butoane fizice iluminate pentru controlul meniurilor și selectarea rapidă a intrărilor audio și video. Ecranul LCD color integrat oferă nu doar o monitorizare video în timp real a semnalului care trece prin unitate, ci afișează și parametri critici precum formatul video curent, timecode-ul precis sau nivelurile VU pentru canalele audio înglobate. Butonul rotativ (spin knob) și indicatorul dedicat pentru Phantom Power de 48V completează o interfață hardware extrem de ergonomică.
Integrare nativă în ecosisteme software profesionale
Dispozitivul este optimizat hardware pentru a susține procesări complexe de conversie a spațiului de culoare în timp real. Pachetul software inclus oferă acces la DaVinci Resolve, Media Express, aplicația de testare Disk Speed Test, LiveKey și utilitarul Blackmagic Desktop Video. Această suită garantează performanțe imediate în fluxurile de lucru cu efecte în timp real din cadrul DaVinci Resolve sau Final Cut Pro X, utilizând totodată la maximum arhitectura Mercury Playback Engine din Adobe Premiere Pro CC și capabilitățile interne din Avid Media Composer. Datorită suportului extins pentru aplicații terțe, echipamentul devine o componentă centrală în procesele de streaming live, mixaj audio profesional sau broadcasting complex.
Aplicații și scenarii
Asigură o ieșire video de referință pe 10 și 12 biți direct din DaVinci Resolve către monitoare profesionale de studio, păstrând acuratețea culorilor în spațiile Rec. 2020 și Rec. 709.
Datorită formatului său extrem de compact și alimentării Thunderbolt, este elementul ideal pe set pentru tehnicienii Digital Imaging Technicians (DIT) care descarcă carduri și verifică semnalul camerelor.
Permite preluarea fluxului video 12G-SDI sau HDMI de la o cameră high-end și transmiterea sa direct către aplicații de streaming precum OBS Studio, vMix sau Telestream Wirecast.
Intrarea XLR dedicată cu 48V Phantom Power permite conectarea directă a unui microfon de studio condenser, sincronizând perfect sunetul capturat cu cadrele video redate în Pro Tools.
Intrările analogice composite și componente permit conectarea playerelor video analogice vechi (BetaCam, VHS) pentru salvarea necomprimată a materialelor în formate digitale actuale.
Suportă redarea de fluxuri dual stream și frame packed în modurile 3D prin intermediul conexiunilor SDI și HDMI, oferind suport complet până la standarde de 2Kp60 DCI.
Glosar · Tehnologii
Interfață digitală capabilă de o lățime de bandă uriașă prin cablu coaxial, compatibilă automat cu semnale inferioare (SD/HD/3G/6G). Permite transportul semnalelor video Ultra HD și 4K la 60p printr-o singură conexiune BNC standard.
Capacitatea hardware de a procesa precizii ridicate de culoare de 10 și 12 biți, permițând împachetarea metadatelor necesare afișării High Dynamic Range (standarde HLG și PQ), oferind un contrast extins și detalii profunde în zonele luminoase/întunecate.
Standard industrial de comunicație serială utilizat pentru controlul hardware al magnetoscoapelor sau deck-urilor de broadcast (compatibil Sony). Permite aplicațiilor software să controleze precis frame cu frame funcțiile de redare, derulare sau înregistrare externe.
Sisteme de sincronizare externă folosite în televiziune. Black Burst este standardul pentru definiție standard (SD), în timp ce semnalul Tri-Sync oferă pulsații pe trei niveluri adaptate ecranelor de înaltă definiție (HD/Ultra HD), eliminând desincronizările la comutare.
Specificații tehnice
| Conexiuni Video și Audio | |
| Intrări Video SDI | 1 |
| Ieșiri Video SDI | 2 x program out, 1 x loop out. |
| Rate SDI | 270Mb, 1.5G, 3G, 6G, 12G. |
| Intrări Video Analogice | Component YUV sau Composite NTSC/PAL. Component este switchable între SD și HD. |
| Intrări Video HDMI 2.0b | 1 |
| Ieșiri Video HDMI 2.0b | 1 |
| Intrări Audio SDI | 16 Channels embedded în SD/HD/2K/UHD/4K. |
| Ieșiri Audio SDI | 16 Channels embedded în SD/HD/2K/UHD/4K. |
| Intrări Audio HDMI | 8 Channels embedded în SD/HD/UHD/4K. |
| Ieșiri Audio HDMI | 8 Channels embedded în SD/HD/UHD/4K. |
| Intrări Audio Analogice | 2 channels of professional balanced analog audio cu 1/4 inch Jack connectors. |
| Ieșiri Audio Analogice | 2 channels of professional balanced analog audio cu 1/4 inch Jack connectors. |
| Intrare Mic (Mic Input) | 1 x XLR microphone input. 48V Phantom Power switchable via software control. |
| Interfețe, Control și Sincronizare | |
| Intrare Sincronizare (Sync Input) | Tri-Sync sau Black Burst. |
| Control Dispozitiv (Device Control) | Sony™ compatible RS-422 deck control port. Serial ports TxRx direction reversible sub software control. |
| Interfață USB | 1 x USB-C 3.1 Gen 1 (up to 5 Gb/s). |
| Cititor Carduri SD | UHS-I și UHS-II compatible. |
| Interfață Computer | Thunderbolt™ 3 (Mac OS, Windows and Linux) cu 45W host charging capability. |
| Standarde Video SDI | |
| Standarde Video SD | 525i59.94 NTSC, 625i50 PAL |
| Standarde Video HD | 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60 |
| Standarde Video 2K | 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI, 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI |
| Standarde Video Ultra HD | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60 |
| Standarde Video 4K | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI |
| Standarde Video 3D (Playback only) | 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60, 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI, 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI, 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI |
| Standarde Video HDMI | |
| Standarde Video SD (HDMI) | 525i59.94 NTSC, 625i50 PAL |
| Standarde Video HD (HDMI) | 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080i50, 1080i59.94, 1080i60 |
| Standarde Video Ultra HD (HDMI) | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60 |
| Standarde Video 4K (HDMI) | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI |
| Standarde Video 3D (HDMI) | 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080i50, 1080i59.94, 1080i60, 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI. |
| Eșantionare, Culoare și Procesare | |
| Conformitate SDI (SDI Compliance) | SMPTE 259M, SMPTE 274M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A and B, SMPTE 2036-1, SMPTE 2048-1, SMPTE 2081-10, SMPTE 2082-10 and SMPTE ST2108-1. |
| Suport Metadate SDI | RP 188/SMPTE 12M-2 and closed captioning. |
| Suport Multi-Rate | SDI video connections are switchable between SD/HD/2K/UHD and 4K. HDMI connections switchable between SD/HD/UHD and 4K. |
| Eșantionare Audio (SDI & HDMI) | Television standard sample rate of 48 kHz and 24-bit. |
| Eșantionare Video SDI | 4:2:2, 4:4:4 |
| Precizie Culoare SDI | 8, 10, 12-bit RGB 4:4:4 în 2D modes up to 4Kp30 DCI and 8, 10-bit YUV 4:2:2 în all 2D modes. 8, 10, 12-bit RGB 4:4:4 în 3D modes up to 2Kp60 DCI and 8, 10-bit YUV 4:2:2 în all 3D modes. |
| Spațiu de Culoare (SDI & HDMI) | REC 601, REC 709 and REC 2020 |
| Suport HDR (SDI & HDMI) | HDR static metadata packing, HLG and PQ transfer characteristics. |
| Eșantionare Video HDMI | 4:4:4, 4:2:2 and 4:2:0 |
| Precizie Culoare HDMI | 8, 10 and 12-bit |
| Configurație HDMI | HDMI 2.0b supports Deep Color and HDR. Automatically configures to connected display. |
| Protecție la Copiere | HDMI input is unable to capture from copy protected HDMI sources. Always confirm copyright ownership before capture or distribution of content. |
| Efecte în Timp Real | DaVinci Resolve, Final Cut Pro X internal effects. Premiere Pro CC Mercury Playback Engine effects. Avid Media Composer internal effects. |
| Conversie Spațiu Culoare | Hardware based real time. |
| Procesare 3D | Dual stream and frame packed capture and playback. 3D capture supported via HDMI input only. |
| Sisteme de Operare, Alimentare și Mediu | |
| Sisteme de Operare Suportate | Mac 15.0 Sequoia, Mac 26.0 Tahoe or later. Windows 10, 64-bit, Windows 11. Linux complet suportat. |
| Sursă de Alimentare (Power Supply) | 1 x Internal 100-240V AC |
| Consum de Energie (Power Usage) | 75.3W max |
| Dimensiuni Fizice | Lățime panou frontal: 210 mm · Lungime/Adâncime șasiu: 177 mm · Înălțime: 46.1 mm |
| Greutate unitate | 1.2 kg |
| Temperatură de Operare | 5° to 40° C (41° to 104° F) |
| Temperatură de Stocare | -20° to 45° C (-4° to 113° F) |
| Umiditate Relativă | 0% to 90% non-condensing |
Întrebări frecvente
Ce avantaje aduce cititorul de carduri SD integrat pe acest dispozitiv?
Cititorul de carduri SD este compatibil cu standardele UHS-I și UHS-II. Acesta permite montarea directă a mediilor de stocare din cameră pe computerul dumneavoastră prin cablul Thunderbolt 3, eliminând utilizarea altor cititoare externe și permițând începerea imediată a editării video.
Poate UltraStudio 4K Mini să alimenteze un laptop conectat?
Da. Interfața Thunderbolt 3 a dispozitivului oferă o capacitate de încărcare a gazdei (host charging capability) de până la 45W, fiind capabilă să alimenteze direct computerul sau laptopul Mac / Windows compatibil în timpul funcționării.
Care sunt diferențele de adâncime de culoare la capturile 4K DCI?
Dispozitivul oferă captură de înaltă dinamică (HDR) pe 8 și 10 biți pentru absolut toate formatele video până la o rezoluție maximă de 4K DCI la 60p. Pentru fluxurile de lucru care necesită o precizie maximă pe 12 biți, captura este suportată în toate formatele până la 4K DCI la 30p.
Este posibilă captura de pe surse HDMI cu protecție la copiere?
Nu. Intrarea HDMI a dispozitivului este securizată și nu poate realiza captură din surse HDMI protejate la copiere (HDCP). Producătorul recomandă întotdeauna confirmarea deținerii drepturilor de autor înainte de captura sau distribuția conținutului.
Ce funcționalități oferă portul XLR de pe panoul frontal?
Portul XLR frontal este o intrare dedicată pentru microfoane profesionale. Aceasta dispune de alimentare Phantom Power de 48V, care poate fi activată sau dezactivată ușor prin intermediul panoului de control software inclus.
Conținutul cutiei
Produse complementare recomandate
Sunt absolut obligatorii pentru asigurarea lățimii de bandă necesare la transferul stabil de date video 4K DCI necomprimate și asigurarea funcției de alimentare host charging de 45W.
Garantează transmiterea perfectă și fără interferențe a semnalelor video Ultra HD de înaltă frecvență pe distanțe lungi în mediile de producție broadcast.
Permit exploatarea completă a metadatelor statice HDR packing, a funcțiilor HLG și PQ oferite de ieșirea HDMI 2.0b sau SDI de pe UltraStudio 4K Mini pentru un grading corect.
Ideale pentru a fi conectate direct în portul XLR frontal al unității, beneficiind de preamplificarea de calitate și de alimentarea nativă software-controlled de 48V.
