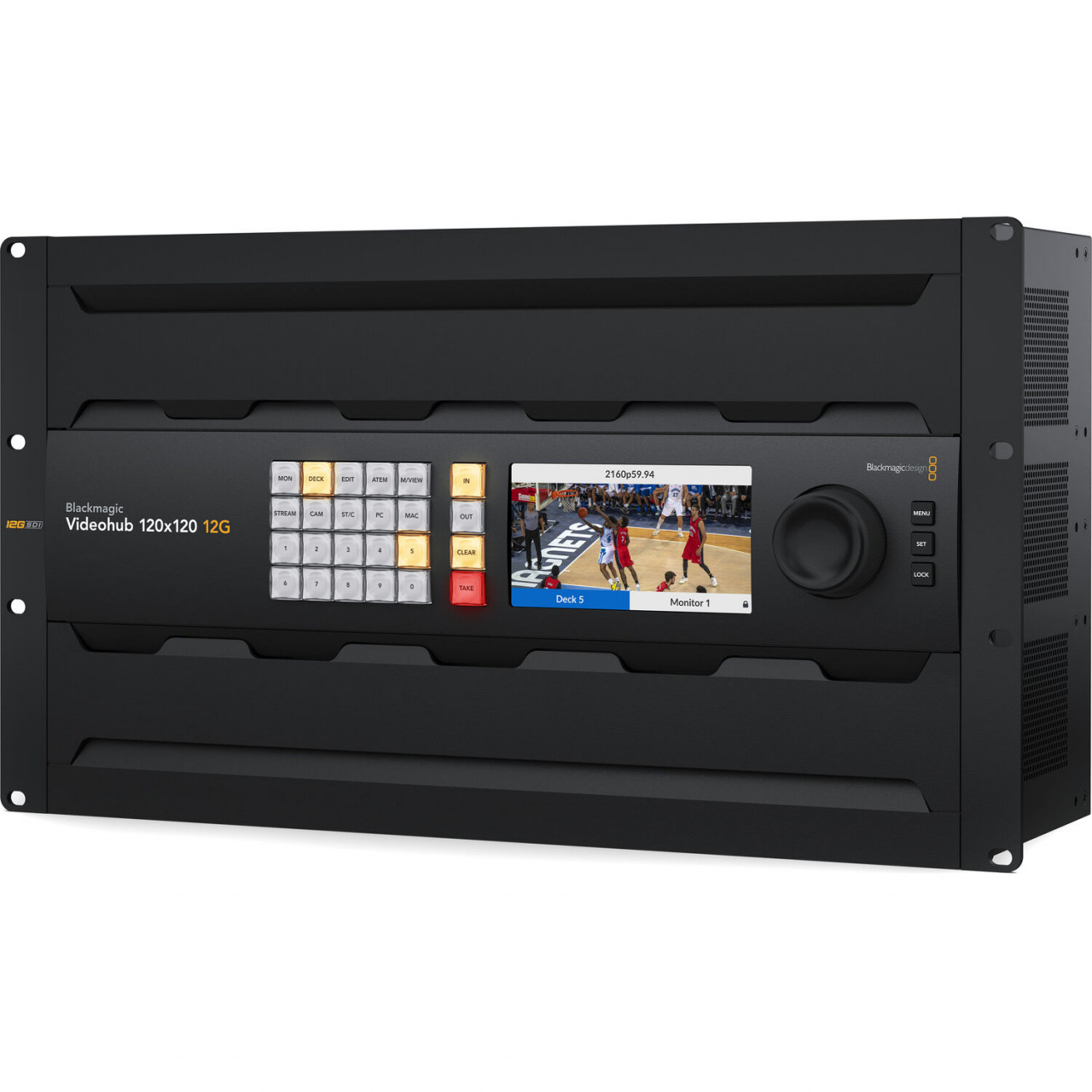

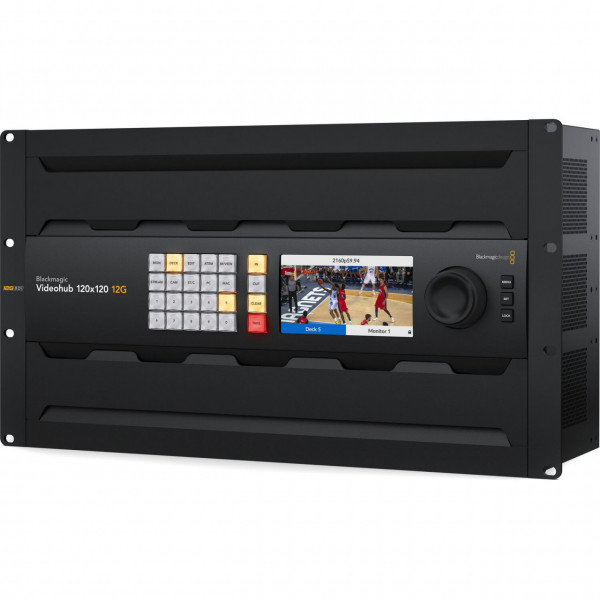

Blackmagic Design Videohub 120x120 12G
Sistem broadcast masiv 4U pentru rutare video avansată cu zero latență, echipat cu 120 de intrări și 120 de ieșiri 12G-SDI, re-clocking complet, alimentare redundantă și panou de control local cu ecran LCD de 5 inch pentru monitorizarea semnalelor SD, HD și Ultra HD în timp real.
Concepte cheie
Arhitectură hardware dedicată ce permite comutarea instantanee a fluxurilor media fără nicio întârziere de procesare sau decalaj de cadre.
Capacitate uriașă de interconectare cu 120 de intrări și 120 de ieșiri 12G-SDI independente, capabile să ruleze standarde TV diferite simultan.
Sistem integrat de regenerare a semnalului SDI pe toate ieșirile, eliminând jitter-ul și permițând utilizarea de cabluri coaxiale lungi.
Echipat cu două surse de alimentare interne AC independente pentru a garanta funcționarea continuă chiar și la defecțiunea unui circuit electric.
Caracteristici principale
| Rutare multi-format simultană |
Suportă combinarea liberă a oricăror semnale video SD, HD și Ultra HD pe router în același timp, fără conflicte de sincronizare.
| Ecran LCD mare de 5 inch |
Display HD color generos ce permite vizualizarea imaginii video live înainte de rutare, afișând clar etichetele și standardul TV detectat.
| Control mecanic cu ambreiaj electronic |
Navigare și selectare ultra-precisă prin meniuri și conexiuni cu ajutorul butonului rotativ de tip spin knob dotat cu ambreiaj electronic activ.
| Auto-switching inteligent pe intrări |
Fiecare conector BNC detectează automat și instantaneu ratele DVB-ASI, 270Mb, 1.5G, 3G (Level A/B), 6G și 12G-SDI.
| LED-uri de stare pe fiecare BNC |

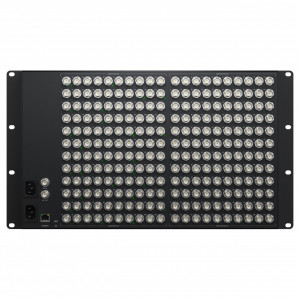

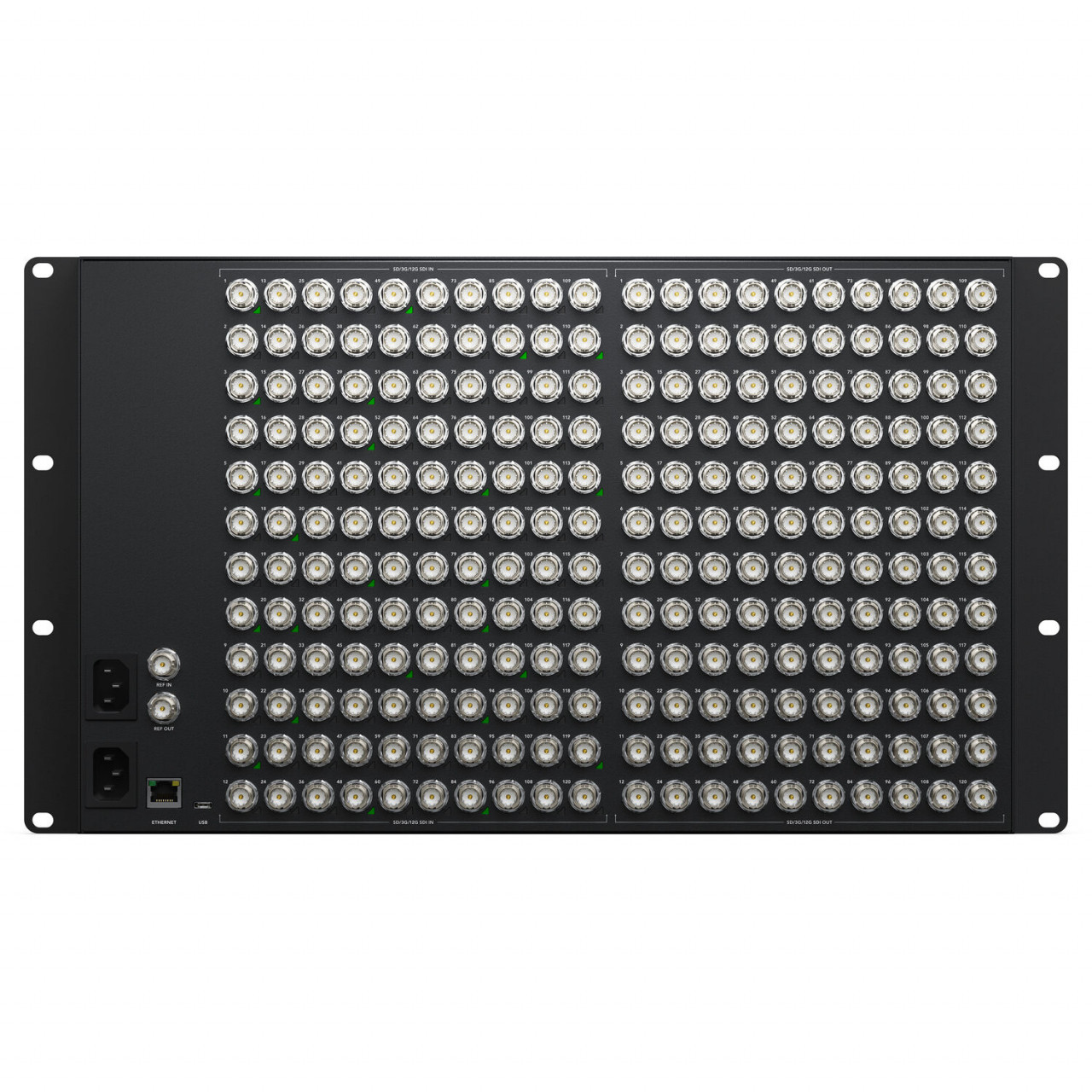

Fiecare intrare de pe panoul din spate dispune de un indicator LED dedicat ce semnalează prezența unui semnal SDI valid.
| Sincronizare de tip broadcast |
Include conexiuni de referință ce acceptă standardele Tri-Sync sau Black Burst cu buclă loop de terminare a semnalului.
| Protecție la căderile de curent |
Conexiunile de tip crosspoint sunt salvate permanent în memoria internă și restaurate instantaneu la pornirea dispozitivului.
| Control complet prin rețea |
Interfața Ethernet 10/100/1000 BASE-T permite integrarea protocoalelor externe și utilizarea panourilor software de la distanță.
Despre Videohub 120x120 12G
Soluția definitivă pentru rutarea semnalelor de mare densitate
Blackmagic Videohub 120x120 12G reprezintă vârful de gamă în materie de routere video de înaltă performanță, fiind proiectat pentru infrastructurile broadcast de anvergură unde sute de conexiuni trebuie interconectate fără nicio eroare. Datorită arhitecturii masive integrate într-un șasiu metalic robust de 4 unități rack (4U), echipamentul oferă 120 de intrări 12G-SDI și 120 de ieșiri 12G-SDI pe conectori BNC de înaltă calitate. Designul ingenios optimizează spațiul din rack, eliminând complet latența de procesare și oferind libertatea de a distribui semnale către zeci de monitoare, mixere de producție, recordere sau encodere de streaming în timp real, menținând în același timp o organizare perfectă a cablajului din spate datorită indicatoarelor LED de semnal plasate direct pe porturi.
Monitorizare video live și ergonomie revoluționară

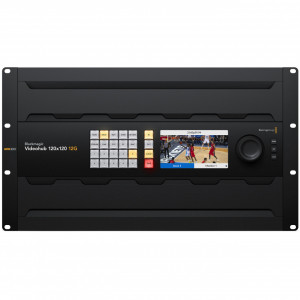

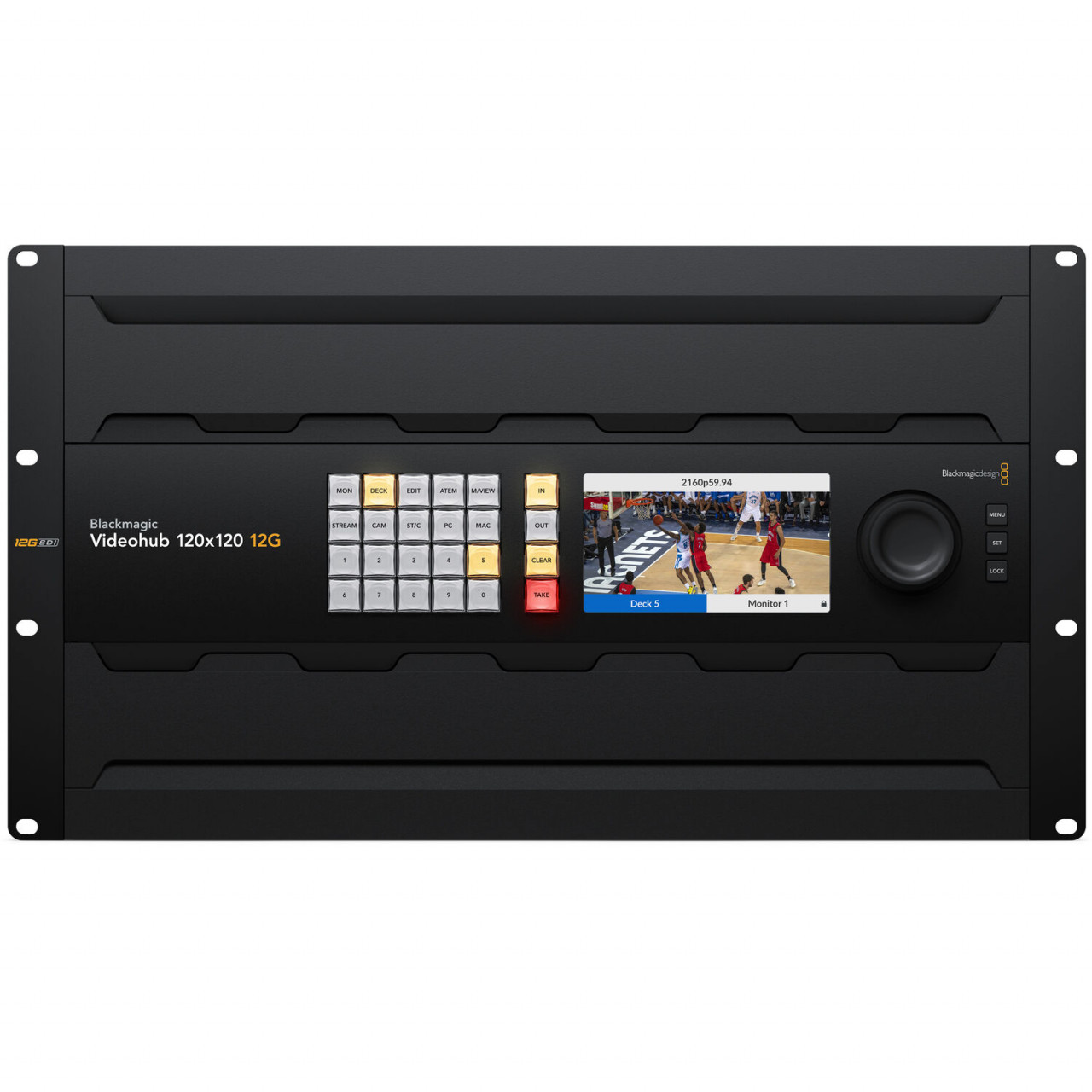

Spre deosebire de routerele tradiționale care funcționează „în orb”, acest model dispune pe panoul frontal de un ecran LCD HD color de 5 inch. Utilizatorii pot naviga vizual prin surse, vizualizând fluxul video live înainte ca ruta să fie executată efectiv. Ecranul afișează clar standardul de televiziune detectat, frecvența cadrelor și etichetele personalizate ale canalelor. Controlul local este extrem de rapid și intuitiv datorită celor 24 de butoane iluminate de pe panoul frontal, completate de 3 butoane dedicate navigării în meniu și de un disc rotativ (spin knob) echipat cu un sistem de ambreiaj electronic avansat, ce oferă o rezistență tactilă precisă în timpul parcurgerii listelor lungi de surse și destinații.
Infrastructură 12G-SDI cu comutare automată multi-format
Tehnologia avansată 12G-SDI implementată pe toate conexiunile oferă o flexibilitate absolută în operare, fiind capabilă să lucreze cu rate de transfer de la vechiul standard SD-SDI la 270Mb și până la masivul 12G-SDI necesar pentru Ultra HD 2160p60. Fiecare intrare în parte dispune de un circuit de auto-switching autonom, ceea ce înseamnă că o intrare poate rula un semnal SD NTSC sau PAL, în timp ce intrările vecine primesc fluxuri 1080p60 High Definition sau 2160p60 Ultra High Definition. Matricea direcționează fiecare flux către destinația dorită fără a altera calitatea imaginii sau spațiul de culoare. În plus, integrarea modulelor hardware de re-clocking pe toate cele 120 de ieșiri garantează stabilitatea semnalului pe cabluri pe distanțe lungi, reconstruind pachetele de date SDI la fiecare comutare.
Fiabilitate hardware critică și ecosistem software extins
În mediul profesional de televiziune și producție live, o pană de curent poate compromite întreaga emisie. Blackmagic Videohub 120x120 12G oferă securitate maximă prin intermediul celor două surse de alimentare interne 100-240V AC cu intrări separate, oferind redundanță hardware completă. Ecosistemul de control depășește granițele panoului fizic: routerul include gratuit aplicația Blackmagic Videohub Control Software pentru macOS și Windows, permițând maparea și operarea vizuală de pe orice calculator din rețea. Pentru dezvoltatorii de soluții personalizate, echipamentul pune la dispoziție un SDK gratuit și Protocolul de Control Ethernet Videohub, facilitând integrarea nativă cu panouri hardware externe dedicate precum Videohub Smart Control Pro sau Videohub Master Control Pro.
Aplicații și scenarii
Centralizează toate sursele de la camere, playout-uri și satelit, routându-le instant către monitoare de control, mixere de emisie sau recordere de arhivă.
Dimensiunea compactă de 4U este ideală pentru camioane de transmisie, optimizând conexiunile masive între camerele de pe teren și echipamentele de procesare interne.
Rutează rapid semnale Ultra HD de rezoluție înaltă între stațiile de editare, suitele de color grading DaVinci Resolve și monitoarele de referință ale clienților.
Gestionează până la 120 de unghiuri de cameră HD sau Ultra HD simultan, fără latență, facilitând monitorizarea multicam în timp real pentru regizor.
Distribuie prezentări video de înaltă rezoluție către multiple ecrane LED gigantice, proiectoare și sisteme de streaming local, din același punct central.
Permite interconectarea unui număr masiv de surse SDI către ecrane multiple din camerele de control, cu flexibilitate maximă de reconfigurare a rețelei.
Glosar · Tehnologii
Interfață digitală serială de generație avansată capabilă să transporte fluxuri video Ultra HD la rezoluție 2160p și 60 cadre pe secundă pe un singur cablu coaxial standard, oferind retrocompatibilitate completă cu echipamentele SD și HD mai vechi.
Proces hardware de regenerare a semnalului digital SDI recepționat. Acesta reduce fluctuațiile de sincronizare (jitter) generate pe distanțe lungi, asigurând că semnalele video transmise mai departe prin ieșiri își păstrează calitatea și integritatea structurală optimă.
Standarde utilizate pentru generarea semnalelor de referință (Genlock) în broadcast. Black Burst se folosește în general pentru definiție standard (SD), în timp ce Tri-Sync livrează o undă de sincronizare pe trei niveluri, specifică sistemelor de înaltă definiție (HD) și Ultra HD.
Arhitectura internă de comutare a matricelor de rutare, responsabilă pentru maparea directă a oricărei intrări selectate către una sau mai multe ieșiri fizice. La Videohub, starea acestor conexiuni este salvată instant în hardware, rezistând la căderile de tensiune.
Specificații tehnice
| Conexiuni hardware | |
| Intrări video SDI | 120 |
| Ieșiri video SDI | 120 |
| Rate SDI suportate | DVB-ASI, 270Mb, 1.5G, 3G, 6G, 12G. |
| Video Input Re-Sync | None |
| SDI Reclocking | On all SDI outputs. |
| Intrări de referință (Reference) | Tri-Sync or Black Burst. |
| Ieșiri de referință (Reference) | Reference terminating loop output. |
| Interfață Ethernet | Supports 10/100/1000 BASE-T. |
| Interfață computer | USB-C |
| Standarde Video Acceptate | |
| Standarde video SD | 525159.94 NTSC, 625150 PAL |
| Standarde video HD | 720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 |
| Standarde video 2K | 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI |
| Standarde video Ultra HD | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60 |
| Standarde video 4K | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI |
| Conformitate și Procesare Semnal | |
| Conformitate SDI | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M level A and B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU-R BT.656 and ITU-R BT.601 |
| Eșantionare audio SDI | Television standard sample rate of 48kHz and 24-bit. |
| Eșantionare video SDI | YUV 4:2:2 and RGB 4:4:4 |
| Precizie culoare SDI | 10, 12-bit RGB 4:4:4 in all HD and 2K modes, Ultra HD modes up to 2160p30 and 4K modes up to 4Kp30 DCI. 10-bit YUV 4:2:2 in all modes. |
| Spațiu de culoare SDI | REC 601, REC 709, REC 2020 |
| Comutare automată (Auto Switching) | Automatically selects between 270Mb SD-SDI, 1.5G HD-SDI, 3G level A and level B HD-SDI, 6G HD-SDI, 12G-SDI on each input so that each input can be running a different television standard. |
| Suport metadate SDI | Video payload identification ancillary data as per SMPTE 352M. |
| Control și Compatibilitate Software | |
| Panou de control integrat | 24 buttons for local control of Videohub with 3 buttons and search dial for menu control. 5 inch color display. |
| Panou de control extern | Includes Blackmagic Videohub software control panel for Mac and Windows. Supports Videohub Smart Control Pro and Videohub Master Control Pro hardware panels. Includes Blackmagic Videohub SDK and Ethernet Videohub Control Protocol. |
| Conexiune panou control | Ethernet |
| Control software | Router control included free for Windows™ and Mac™. |
| Upgrade software intern | Via included updater application. |
| Sisteme de operare suportate | Mac 13.0 Ventura, Mac 14.0 Sonoma or later. Windows 10, 64-bit. Windows 11. |
| Display | Built in 5 inch LCD for video and menu settings. |
| Alimentare și Specificații Fizice | |
| Sursă de alimentare | 2 x Internal 100-240V AC 50/60Hz. IEC power cables required. |
| Protecție alimentare defectuoasă | Crosspoint connections preserved and restored instantly at power on. |
| Consum de energie | 140 W max. |
| Înălțime montare | 6 rack units height. |
| Dimensiuni fizice | Lățime: 482 mm · Adâncime: 242 mm · Înălțime: 266 mm |
| Greutate produs | 15 kg |
| Temperatură de operare | 0° to 40° C (32° to 104° F) |
| Temperatură de stocare | -20° to 60° C (-4° to 140° F) |
| Umiditate relativă | 0% to 90% non-condensing |
Întrebări frecvente
Există vreo latență la comutarea semnalelor video prin această matrice?
Nu. Blackmagic Videohub 120x120 12G este proiectat la nivel hardware ca un router cu latență zero absolută (zero latency video router), asigurând transmiterea instantanee a pachetelor de date între sursă și destinație.
Pot conecta simultan camere HD și ecrane Ultra HD în router?
Da. Matricea suportă complet orice combinație simultană de standarde video SD, HD și Ultra HD pe intrări și ieșiri. Fiecare conector BNC detectează independent formatul TV aplicat și face trecerea automată la rata de date necesară.
Ce se întâmplă cu rutele configurate dacă se oprește accidental alimentarea electrică?
Dispozitivul dispune de tehnologia Power Fail Protection. Toate conexiunile active de tip crosspoint dintre intrări și ieșiri sunt salvate permanent și restaurate instantaneu în momentul în care echipamentul este repornit.
Este necesar un calculator pentru a schimba rutele video?
Nu. Videohub 120x120 12G integrează un panou de control complet pe partea frontală. Puteți efectua conexiunile prin selecția directă a butoanelor fizice și folosind butonul rotativ cu ambreiaj electronic, monitorizând totul live pe display-ul de 5 inch.
Ce aplicații de rețea sau protocoale externe pot controla acest router video?
Echipamentul oferă suport complet pentru protocolul Ethernet Videohub Control Protocol și include un SDK dedicat pentru dezvoltatori. De asemenea, suportă nativ panourile hardware externe Blackmagic Videohub Smart Control Pro și Master Control Pro.
Sunt incluse cablurile de alimentare în cutia echipamentului?
Nu, conform specificațiilor oficiale de pachet, cablurile de alimentare IEC standard nu sunt incluse și trebuie achiziționate separat. Având în vedere că routerul include două surse interne, sunt necesare două cabluri IEC pentru a beneficia de redundanță completă.
Conținutul cutiei
Produse complementare recomandate
Pentru o matrice cu 240 de conexiuni fizice active, utilizarea cablurilor de înaltă calitate certificate 12G este esențială. Acestea asigură atenuare minimă și previn pierderile de pachete pe fluxurile de date Ultra HD 4K la 60p.
Permite controlul de la distanță al matricii prin rețeaua Ethernet locală. Este perfect pentru a fi montat sub monitoare sau în puncte de editare secundare, facilitând rutarea instantanee a surselor prin macro-uri programabile.
Deși routerul comută semnalele independent, alimentarea intrărilor de referință cu un semnal Tri-Sync sau Black Burst stabil asigură alinierea perfectă a cadrelor în regie, esențială pentru mixajele live curat executate.
Pentru a exploata la maximum arhitectura electrică redundantă a routerului, se recomandă cu tărie conectarea celor două intrări de alimentare IEC la două unități UPS distincte, izolând complet echipamentul de fluctuațiile de rețea.
