Blackmagic Design Videohub 80x80 12G router video smart cu latență zero și ecran LCD Full HD
Avantajele noastre
Descriere
Router video Blackmagic Design Videohub 80x80 12G
Matrice de distribuție video profesională 4U cu latență zero, echipată cu 80 de intrări 12G-SDI și 80 de ieșiri 12G-SDI, re-clocking integrat, ecran Full HD pentru monitorizare, control hardware local sau prin rețea Ethernet și sistem de alimentare dual redundant pentru medii de emisie critice.
Concepte cheie
Arhitectură hardware avansată ce garantează routarea semnalelor video instantaneu, fără întârzieri de procesare software sau buffering.

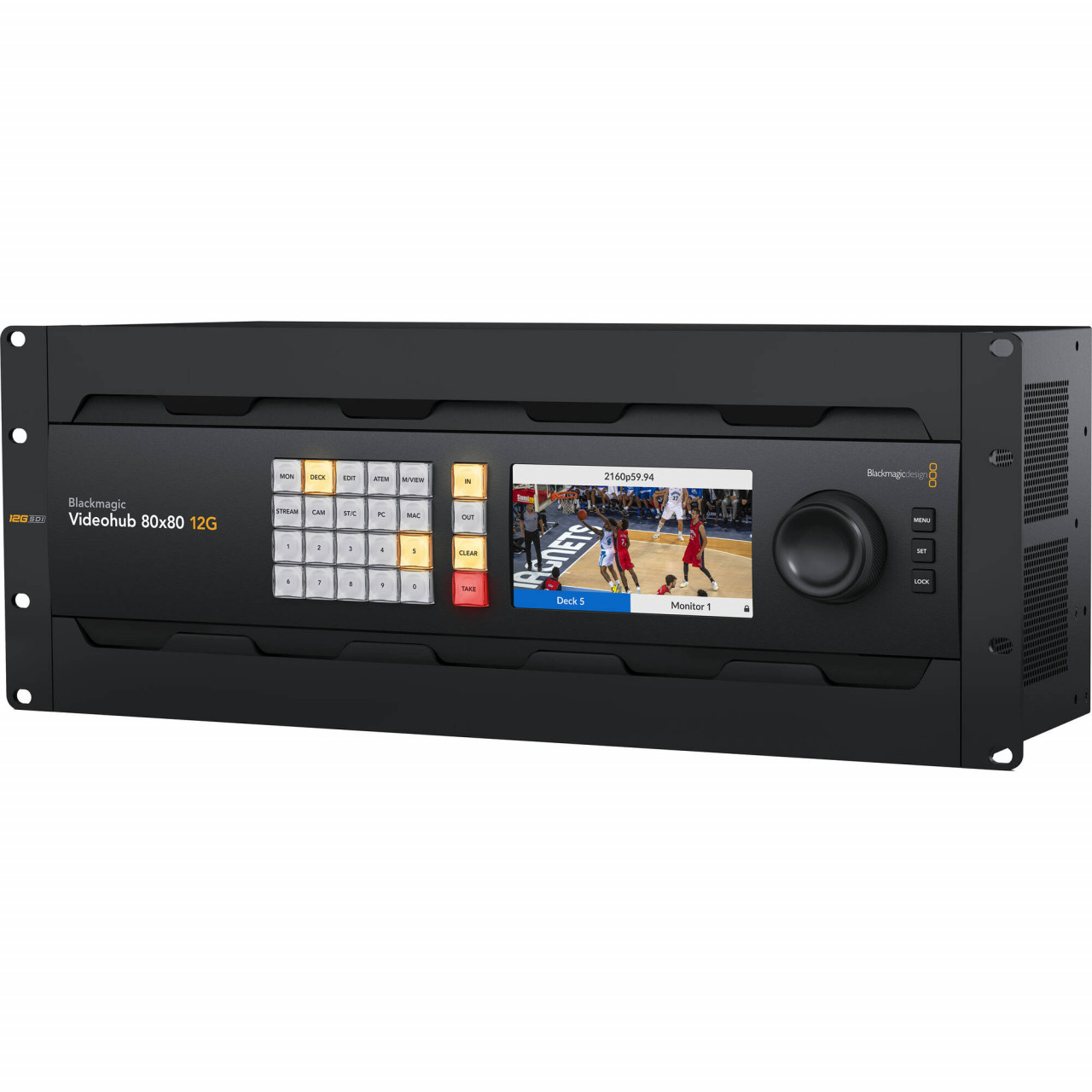

Ecranul LCD generos de pe panoul frontal permite vizualizarea semnalului video live înainte de a efectua comutarea efectivă a rutei.
Funcție integrată pe toate cele 80 de ieșiri pentru regenerarea semnalului, eliminând distorsiunile și jitter-ul pe cabluri lungi.
Echipat cu două surse de alimentare AC interne independente pentru a asigura continuitatea transmisiei în cazul unei defecțiuni electrice.
Caracteristici principale

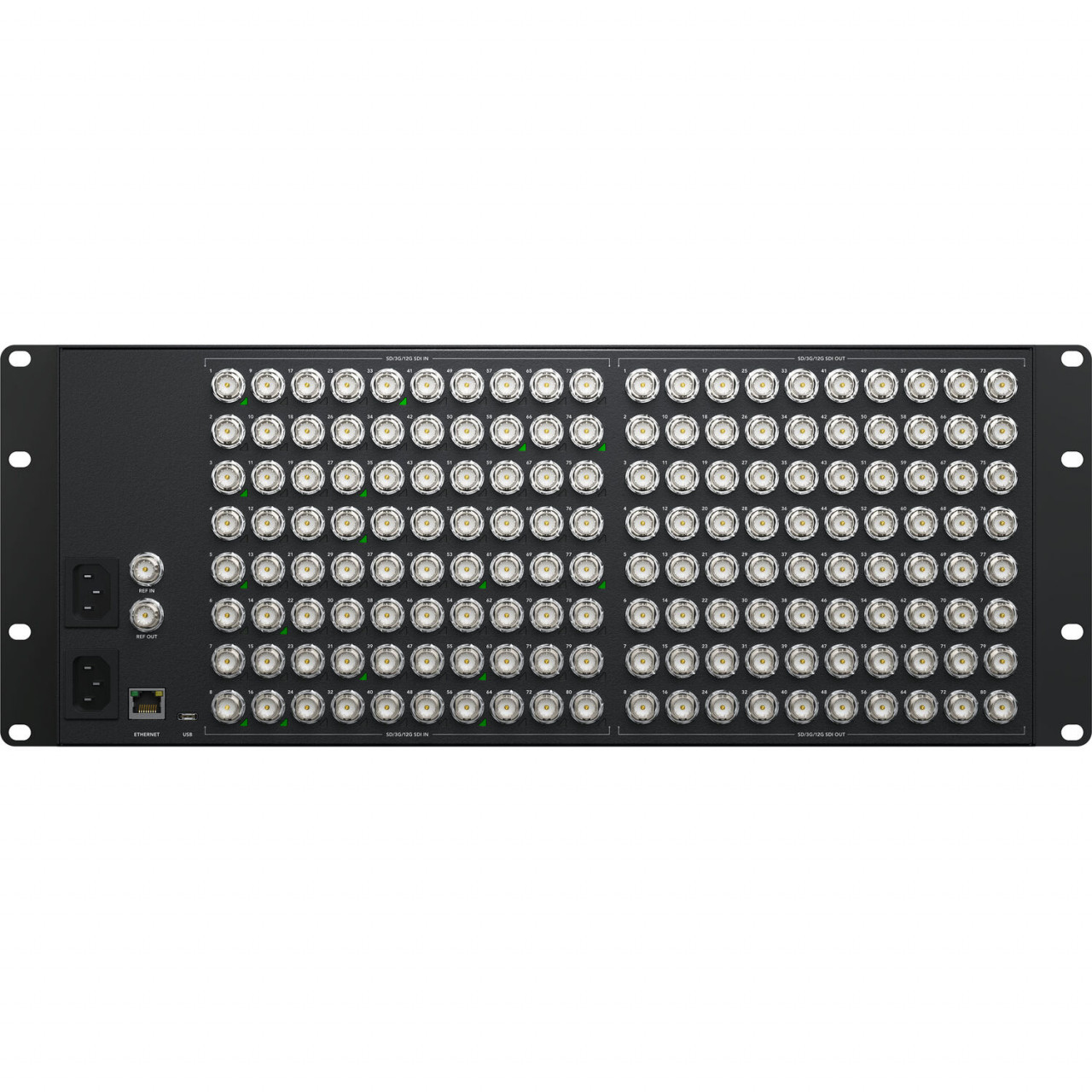

Dispune de 80 de intrări 12G-SDI și 80 de ieșiri 12G-SDI pe conectori BNC, oferind o densitate excepțională de conexiuni în doar 4 unități de rack.
Fiecare intrare detectează și selectează automat standardul video, permițând rularea simultană de semnale SD, HD și Ultra HD în orice combinație.
Fiecare dintre cele 80 de intrări dispune de un LED dedicat poziționat direct pe mufa BNC, oferind o confirmare vizuală rapidă a prezenței semnalului SDI.

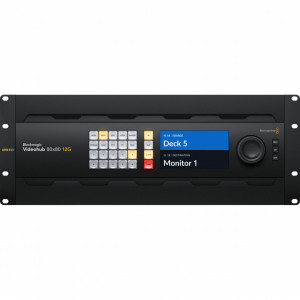

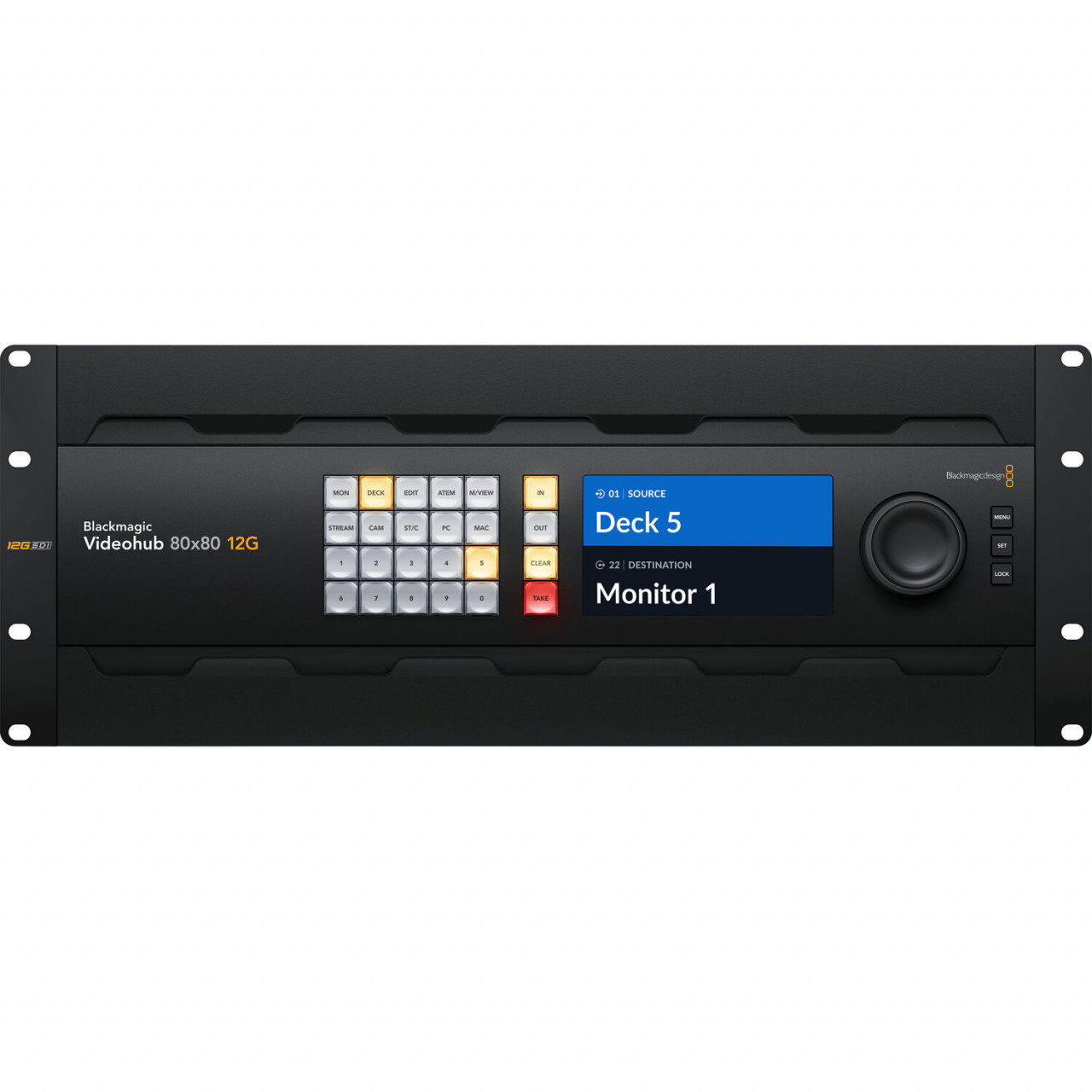

Display de 5 inch de înaltă rezoluție, ideal pentru monitorizarea semnalului video live, verificarea etichetelor de rutare și afișarea standardelor de televiziune.
Buton rotativ metalic de mari dimensiuni pentru navigarea rapidă prin meniuri și surse, echipat cu un mecanism de oprire precis cu control electronic.
Port de rețea 10/100/1000 BASE-T dedicat pentru control extern de la distanță prin software sau prin intermediul panourilor hardware din regie.
Sistem inteligent care salvează starea curentă a conexiunilor matricei (crosspoint), restaurându-le instantaneu în momentul repornirii dispozitivului.
Suportă adâncimi de culoare de 10 și 12 biți RGB 4:4:4 pentru modurile HD și 2K, precum și eșantionare YUV 4:2:2 pe 10 biți în toate modurile de lucru.
Despre Blackmagic Videohub 80x80 12G
Soluția centralizată pentru infrastructuri broadcast masive
Blackmagic Videohub 80x80 12G reprezintă punctul culminant al ingineriei în materie de distribuție video, oferind o arhitectură avansată cu latență zero capabilă să gestioneze un volum imens de semnale. Proiectat într-un șasiu metalic elegant de patru unități de rack, acest router video profesional pune la dispoziție o matrice completă de 80 de intrări 12G-SDI și 80 de ieșiri 12G-SDI. Dispozitivul permite interconectarea simultană a zeci de camere, mixere de producție, servere de redare, monitoare și recordere, asigurând o flexibilitate absolută fără blocaje de lățime de bandă în fluxurile de lucru complexe din televiziuni, studiouri mari sau unități mobile.
Tehnologie 12G-SDI multi-format cu detecție automată
Echipamentul integrează conexiuni multi-rată de ultimă generație care extind compatibilitatea de la definirea standard (SD) până la Ultra HD de înaltă rezoluție. Fiecare intrare în parte monitorizează independent pachetele video primite și realizează instant comutarea automată între formatele DVB-ASI, 270Mb SD-SDI, 1.5G HD-SDI, 3G level A și level B, 6G și 12G-SDI. Această tehnologie le oferă tehnicienilor libertatea deplină de a rula simultan standarde complet diferite pe intrări adiacente, eliminând necesitatea convertoarelor externe sau a patch panel-urilor fizice pentru uniformizarea rezoluțiilor în cadrul aceleiași rețele.
Control intuitiv de la nivel local sau prin rețea IP
Interfața utilizatorului combină controlul mecanic de înaltă precizie cu un ecosistem software modern. Panoul frontal integrează un ecran LCD color generos de 5 inch care afișează semnalul video live și metadatele aferente, oferind operatorului posibilitatea de a verifica vizual o sursă înainte de a o trimite către destinație. Rutarea se poate realiza instant prin intermediul celor 24 de butoane iluminate dedicate controlului local sau folosind butonul rotativ tip spin knob dotat cu ambreiaj electronic. Pentru controlul centralizat de la distanță, echipamentul utilizează protocolul Ethernet Videohub Control și pachetul SDK inclus, oferind integrare nativă cu panourile hardware Videohub Smart Control Pro și Master Control Pro sau cu aplicația de control dedicată pentru macOS și Windows.
Fiabilitate absolută și regenerare de semnal integrată
Pentru a răspunde standardelor stricte din mediul de broadcast live, unde întreruperea semnalului nu este o opțiune, Videohub 80x80 12G dispune de sisteme de protecție hardware avansate. Toate cele 80 de ieșiri încorporează module de re-clocking SDI active, care curăță și regenerează semnalul video recepționat pentru a menține o formă de undă perfectă, permițând utilizarea unor lungimi de cablu coaxial substanțiale fără pierderi de pachete. Sistemul de alimentare dual cu două surse interne redundante acceptă tensiuni globale de 100-240V AC și asigură funcționarea neîntreruptă a matricei chiar dacă una dintre liniile principale de alimentare electrică suferă o avarie.
Aplicații și scenarii
Gestionează distribuția semnalelor de la toate camerele din platouri, serverele de clipuri și feed-urile externe prin satelit direct către mixerele principale de emisie.
Asigură o densitate excepțională de 160 de conexiuni SDI în doar 4U, economisind spațiu critic în rack-urile vehiculelor de producție live pentru evenimente sportive.
Rutează rapid proiecte video de rezoluție înaltă 4K DCI către monitoare de referință HDR, stații DaVinci Resolve și recordere master, fără degradarea preciziei de culoare.
Alimentează simultan zeci de ecrane dintr-un perete de monitoare (Video Wall) din regie, permițând comutarea dinamică a surselor monitorizate în timp real.
Distribuie feed-urile camerelor video live către proiectoare, ecrane LED gigantice și sisteme de streaming web în cadrul conferințelor internaționale de amploare.
Concentează toate rutele de rezervă dintr-un complex media, oferind tehnicienilor un nod central pentru comutări hitless de urgență în caz de defecțiuni secundare.
Glosar · Tehnologii
Interfață video digitală broadcast ce folosește un singur cablu coaxial BNC pentru a transporta date la o rată de 12 Gb/s, permițând transmisia semnalelor Ultra HD 2160p la 60 de cadre pe secundă.
Proces hardware de regenerare a semnalului digital SDI recepționat. Acesta reduce jitter-ul acumulat pe traseu și re-aliniază pulsurile electrice înainte de a retransmitere, crescând lungimea maximă stabilă a cablajului.
Semnale de sincronizare externă (Genlock) utilizate în televiziune pentru a alinia cadrele tuturor echipamentelor din studio, prevenind glitch-urile și desincronizările la comutarea surselor live.
Mod de eșantionare video de înaltă precizie în care fiecare componentă de culoare (Roșu, Verde, Albastru) primește lățime de bandă completă, asigurând o acuratețe maximă a nuanțelor, ideală pentru efecte speciale și colorizare.
Specificații tehnice
| Conexiuni și Interfețe | |
| Intrări video SDI | 80 |
| Ieșiri video SDI | 80 |
| Rate SDI suportate | DVB-ASI, 270Mb, 1.5G, 3G, 6G, 12G. |
| Video Input Re-Sync | None |
| SDI Reclocking | On all SDI outputs. |
| Intrări de referință (Reference) | Tri-Sync or Black Burst. |
| Ieșiri de referință (Reference) | Reference terminating loop output. |
| Interfață Ethernet | Supports 10/100/1000 BASE-T. |
| Interfață computer | USB-C |
| Standarde Video și Formate Acceptate | |
| Standarde Video SD | 525i59.94 NTSC, 625i50 PAL |
| Standarde Video HD | 720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 |
| Standarde Video 2K | 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI |
| Standarde Video Ultra HD | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60 |
| Standarde Video 4K | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI |
| Conformitate SDI | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M level A and B SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU-R BT.656 and ITU-R BT.601 |
| Eșantionare Audio SDI | Television standard sample rate of 48kHz and 24-bit. |
| Eșantionare Video SDI | YUV 4:2:2 and RGB 4:4:4 |
| Precizie Culoare SDI | 10, 12-bit RGB 4:4:4 in all HD and 2K modes, Ultra HD modes up to 2160p30 and 4K modes up to 4Kp30 DCI. 10-bit YUV 4:2:2 in all modes. |
| Spațiu de Culoare SDI | REC 601, REC 709, REC 2020 |
| Comutare Auto SDI | Automatically selects between 270Mb SD-SDI, 1.5G HD-SDI, 3G level A and level B HD-SDI, 6G HD-SDI, 12G-SDI on each input so that each input can be running a different television standard. |
| Suport Metadate SDI | Video payload identification ancillary data as per SMPTE 352M. |
| Control, Ecran și Mediu Software | |
| Panou Control Încorporat | 24 buttons for local control of Videohub with 3 buttons and search dial for menu control. 5 inch color display. |
| Panouri Control Externe | Includes Blackmagic Videohub software control panel for Mac and Windows. Supports Videohub Smart Control Pro and Videohub Master Control Pro hardware panels. Includes Blackmagic Videohub SDK and Ethernet Videohub Control Protocol. |
| Conexiune Panou Control | Ethernet |
| Control Software inclus | Router control included free for Windows™ and Mac™. |
| Upgrade Software Intern | Via included updater application. |
| Sisteme de Operare Compatibile | Mac 13.0 Ventura, Mac 14.0 Sonoma or later. Windows 10, 64-bit. Windows 11. |
| Ecran integrat | Built in 5 inch LCD for video and menu settings. |
| Alimentare, Dimensiuni și Specificații Fizice | |
| Sursă de Alimentare | 2 x Internal 100-240V AC 50/60Hz. IEC power cables required. |
| Protecție Defecțiune Alimentare | Crosspoint connections preserved and restored instantly at power on. |
| Consum de Energie Max. | 92 W max. |
| Înălțime Instalare | 4 rack units height. |
| Dimensiuni Fizice (L x l x Î) | 482 mm x 238 mm x 177 mm |
| Greutate produs | 10.9 kg |
| Temperatură de Operare | 0° to 40° C (32° to 104° F) |
| Temperatură de Stocare | -20° to 60° C (-4° to 140° F) |
| Umiditate Relativă | 0% to 90% non-condensing |
Întrebări frecvente
Matricea introduce delay sau latență în procesarea semnalului video?
Nu. Blackmagic Design Videohub 80x80 12G este un router video bazat pe arhitectură hardware directă cu latență zero, ceea ce înseamnă că routarea semnalelor video se efectuează instantaneu între conexiunile de intrare și ieșire.
Pot conecta simultan o cameră HD și o sursă Ultra HD 4K?
Da. Datorită funcției avansate de comutare automată (SDI Auto Switching), fiecare port BNC își adaptează independent rata de transfer, permițând funcționarea simultană a oricărei combinații de standarde SD, HD și Ultra HD.
Ce se întâmplă cu rutele configurate dacă se întrerupe curentul?
Dispozitivul dispune de funcția Power Fail Protection, un sistem electronic de memorie non-volatilă care salvează și conservă instantaneu conexiunile matricei (crosspoint), restaurându-le automat în momentul realimentării routerului.
Cum funcționează redundanța surselor de alimentare?
Videohub 80x80 12G integrează două surse interne de curent complet independente. În regim normal, ele împart sarcina, însă dacă o linie electrică cedează, cealaltă preia integral funcționarea dispozitivului fără întreruperea semnalului video.
Matricea video dispune de funcție de re-sincronizare a cadrelor (Frame Sync)?
Nu. Fișa tehnică specifică în mod clar "Video Input Re-Sync: None". Alinierea cadrelor se bazează pe semnalul extern de sincronizare Tri-Sync sau Black Burst aplicat pe intrările dedicate de referință.
Conținutul cutiei
Produse complementare recomandate
Permit extinderea punctelor de comandă fizice în diferite puncte ale regiei prin rețeaua locală RJ45 Ethernet, facilitând rutarea prin simpla apăsare a unui buton macro configurat de utilizator.
Esențiale pentru a garanta lățimea de bandă completă de 12 Gb/s pe distanțe medii și lungi. Reduc pierderile de pachete digitale și asigură o atenuare minimă a semnalelor în frecvențele specifice Ultra HD 4K.
Necesare pentru a genera o referință de timp stabilă și centralizată care va fi conectată la intrarea Reference a matricei, asigurând comutarea perfectă a cadrelor video între surse independente.
