Blackmagic Design Videohub 20x20 12G router video zero latență multi-format SD/HD/Ultra HD 1U
Avantajele noastre
Descriere
Router video Blackmagic Design Videohub 20x20 12G
Sistem avansat de routare video cu latență zero în format compact 1U, echipat cu 20 de intrări și 20 de ieșiri 12G-SDI, panou de control cu LCD color și spin knob, re-clocking integrat și suport complet multi-format de la SD până la Ultra HD 2160p60.
Concepte cheie
Gestionează până la 20 de surse video independente și le distribuie către 20 de destinații simultan dintr-o singură unitate de rack.
Arhitectură hardware pură ce garantează rutarea instantanee a semnalelor video, fără întârzieri de procesare sau buffering.
Regenerează semnalul video pe toate cele 20 de ieșiri SDI, permițând utilizarea unor lungimi extinse de cablu coaxial fără degradare.

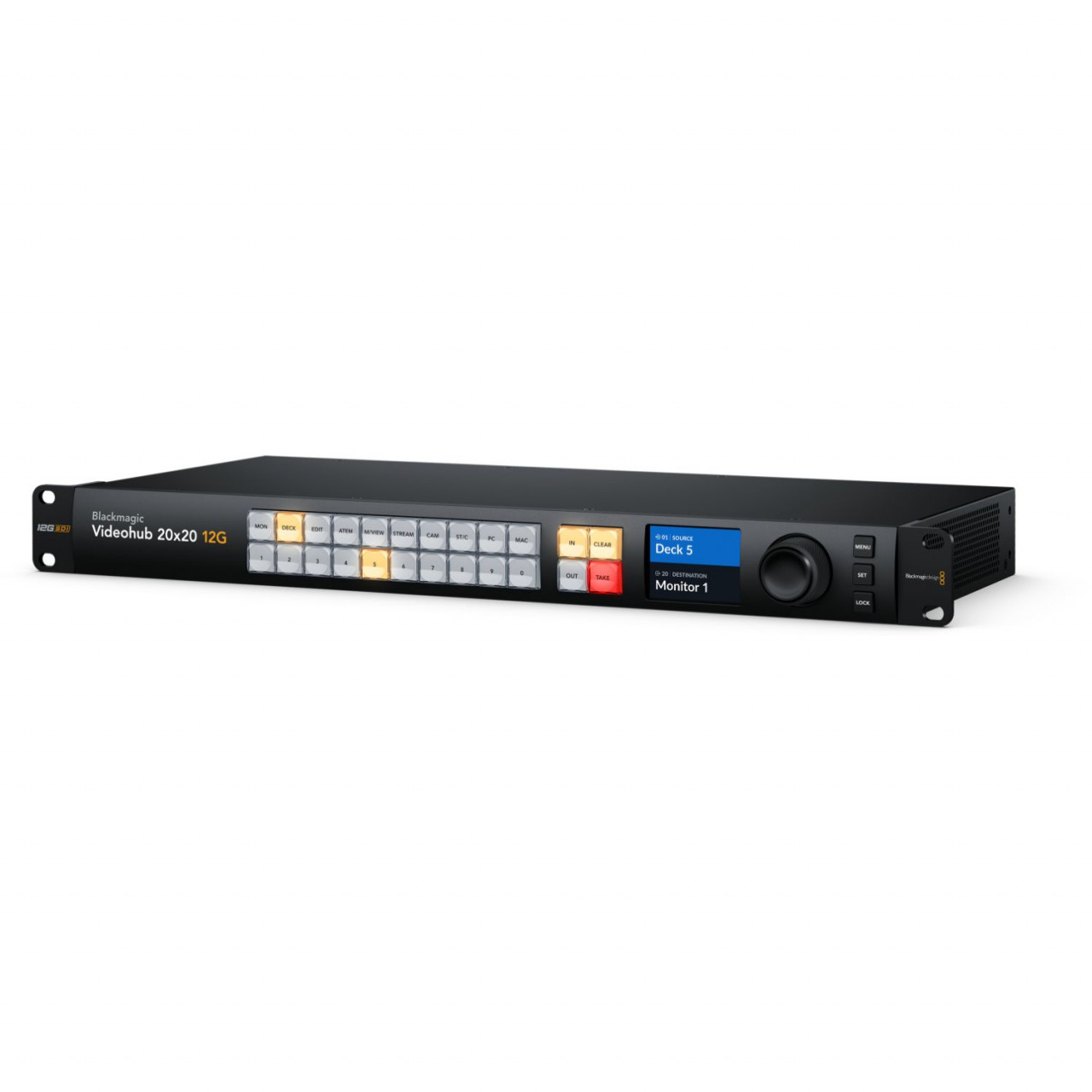

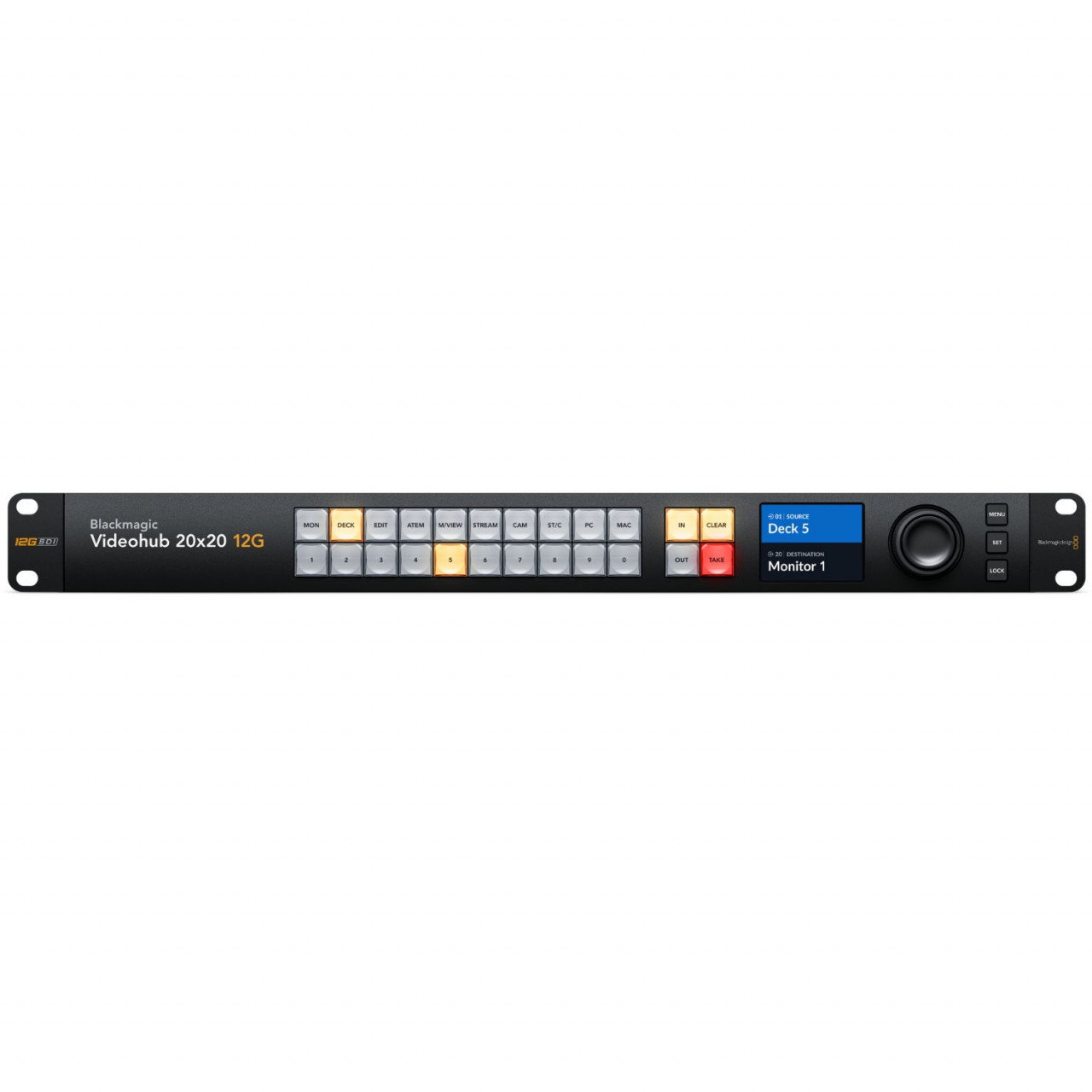

Ecranul LCD frontal color oferă preview video live, afișare clară a etichetelor de routare și monitorizarea standardelor TV.
Caracteristici principale
Suportă rularea simultană a oricărei combinații de standarde SD, HD și Ultra HD pe același router, oferind flexibilitate totală.

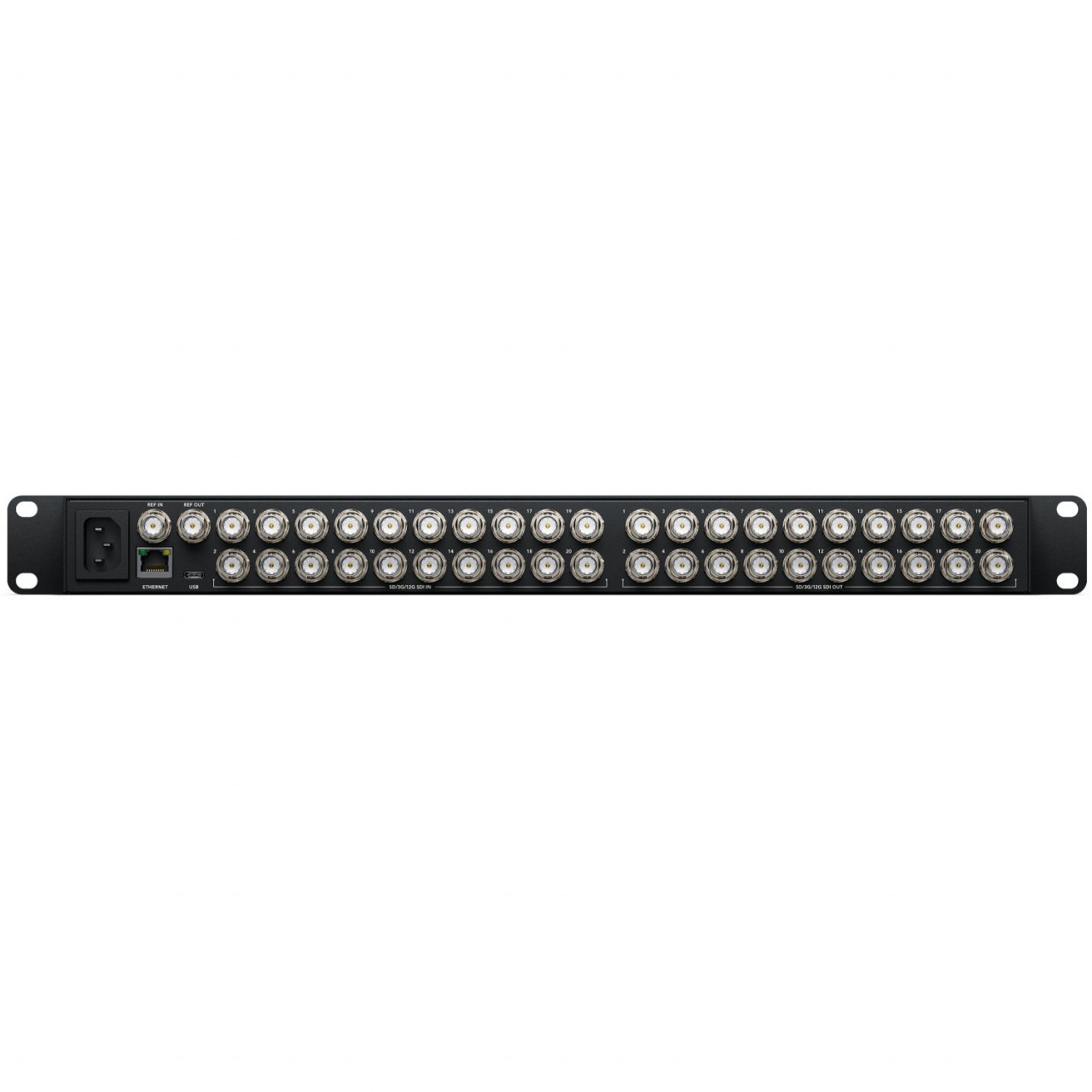

Conexiunile BNC sunt compatibile cu DVB-ASI, 270Mb, 1.5G, 3G, 6G și 12G SDI, adaptându-se automat la semnalul detectat.
Butonul rotativ generos permite navigarea rapidă și precisă prin meniuri și surse, beneficiind de un mecanism tactil avansat.
Interfața Ethernet BASE-T 10/100/1000 permite gestionarea de la distanță prin intermediul panourilor hardware sau software.
Intrare dedicată de referință cu suport pentru Tri-Sync sau Black Burst, completată de o ieșire loop cu terminare automată.
Conexiunile de tip crosspoint sunt salvate permanent în memoria internă și sunt restaurate instantaneu în momentul repornirii.
Despre Videohub 20x20 12G
Soluția centrală pentru managementul semnalelor video pro
Blackmagic Design Videohub 20x20 12G reprezintă inima sistemelor moderne de producție și broadcast, oferind o matrice de comutare ultra-rapidă într-un format compact de o singură unitate de rack. Echipat cu tehnologie avansată 12G-SDI, acest router elimină blocajele din fluxurile de lucru de televiziune prin capacitatea de a accepta orice tip de semnal video de la SD standard și Full HD până la Ultra HD necomprimat la 60 de cadre pe secundă. Absența latenței hardware îl recomandă pentru medii critice de transmisie live, unde decalajele de procesare sunt inacceptabile.
Control local intuitiv și monitorizare vizuală live

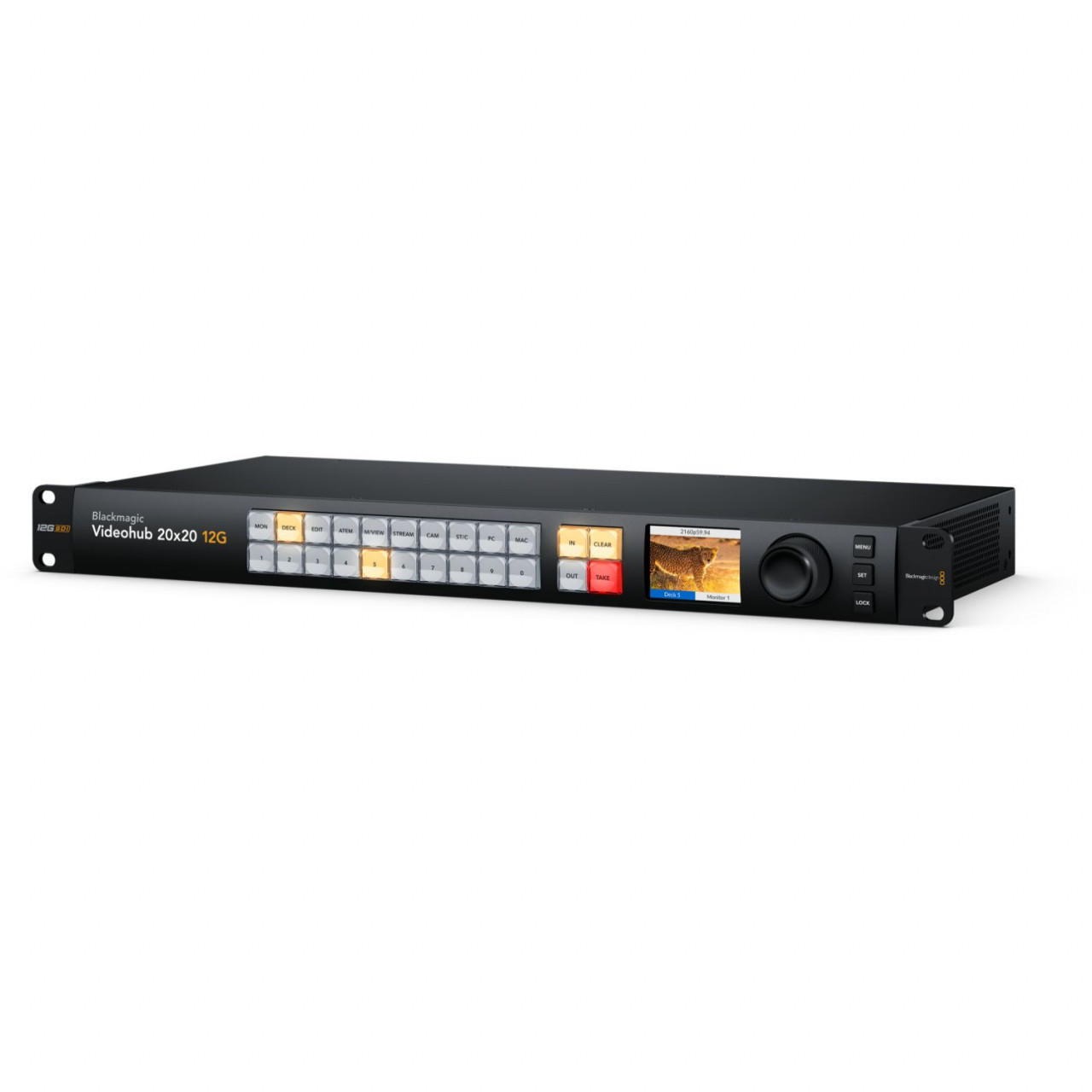

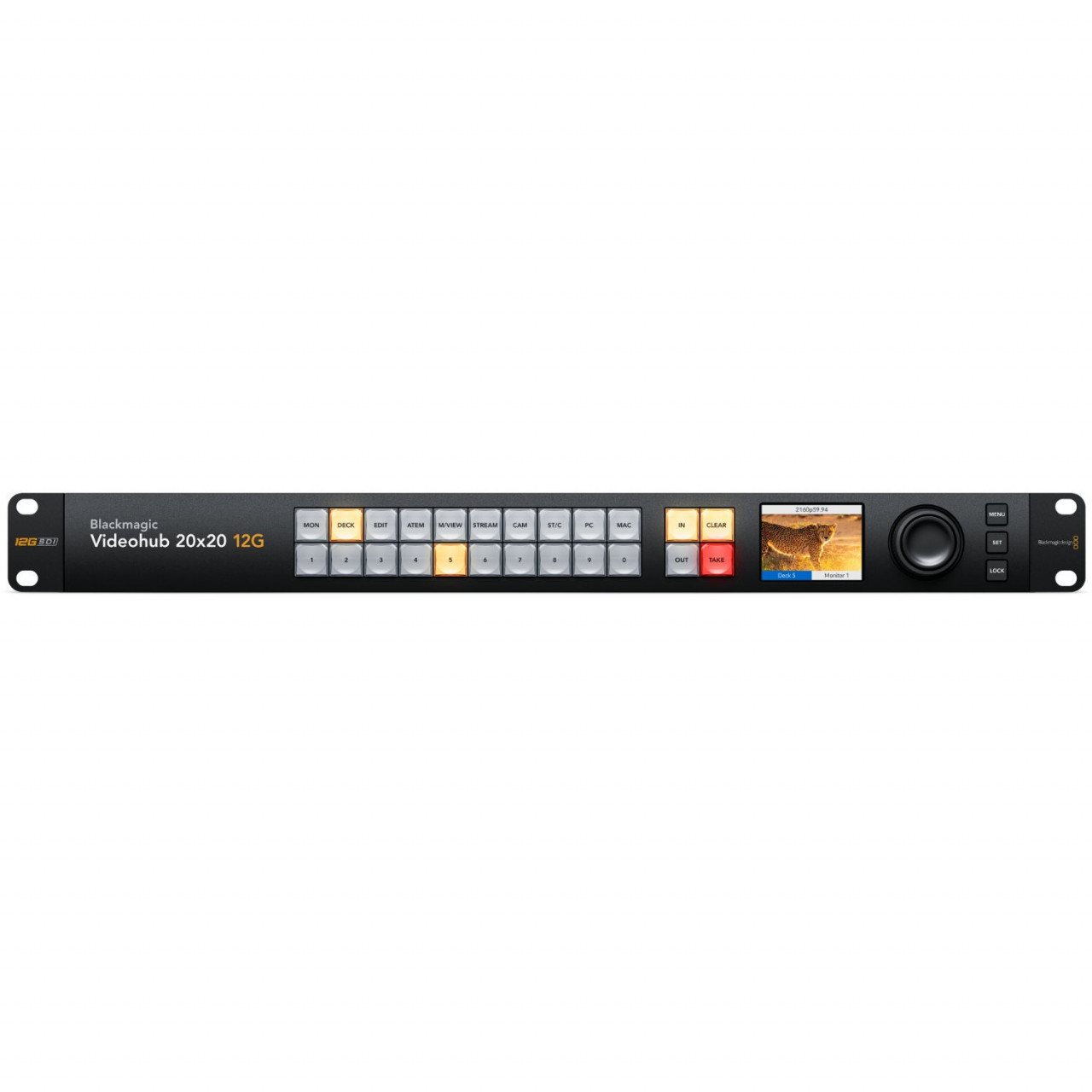

Panoul frontal reproiectat aduce o îmbunătățire majoră în operarea de zi cu zi printr-un display LCD color generos de 2.2 inch. Operatorii pot previzualiza imaginile video în timp real înainte de a efectua routarea efectivă, eliminând riscul erorilor de comutare. Afișajul indică clar etichetele personalizate ale intrărilor și ieșirilor, precum și standardul tehnic curent al semnalului. Selectarea surselor se realizează facil prin tastatura numerică dedicată cu 24 de butoane iluminate sau prin intermediul roții rotative mari (spin knob) prevăzute cu ambreiaj electronic.
Ecosistem de rețea flexibil și SDK deschis
Pentru infrastructurile complexe, dispozitivul oferă capabilități extinse de management la distanță. Conexiunea Gigabit Ethernet integrată permite integrarea gratuită a software-ului de control Videohub compatibil cu sistemele macOS și Windows. Suportul nativ pentru protocoalele de control IP oferă interoperabilitate completă cu panourile hardware dedicate de la Blackmagic, cum sunt Smart Control Pro sau Master Control Pro. În plus, pachetul SDK inclus le permite dezvoltatorilor de sistem să creeze soluții software complet personalizate și automatizări pentru regii TV sau unități mobile.
Fiabilitate superioară și semnal regenerat prin Re-clocking
Fiecare dintre cele 20 de ieșiri 12G-SDI beneficiază de circuite hardware independente pentru re-clocking. Această funcție esențială recondiționează pachetele de date transmise și atenuează efectele de jitter, permițând semnalelor video de mare viteză (cum este 12G-SDI la 2160p60) să traverseze distanțe mari de cablu coaxial fără pierderi. Sursa de alimentare internă suportă tensiuni globale de la 100V la 240V AC, iar sistemul automat de protecție memorează starea conexiunilor crosspoint, garantând că în cazul unei întreruperi accidentale de curent, fluxurile sunt restaurate instantaneu la repornire.
Aplicații și scenarii
Distribuie instantaneu semnale de la camere, servere de playout și grafică către ecranele de monitorizare sau encodere de emisie.
Formatul compact de 1U economisește spațiu critic în rack, oferind o densitate uriașă de 40 de porturi BNC SDI într-un șasiu foarte îngust.
Rutează convenabil semnale de la stațiile de montaj și colorizare DaVinci Resolve către monitoare de referință HDR sau recordere master.
Gestionează cu ușurință multiple laptopuri de prezentare, feed-uri de camere 4K și semnale pentru videoproiectoare pe scene mari.
Alimentează pereți de monitoare (video walls) din centre de comandă sau studiouri de știri, alternând sursele rapid din software.
Transmite fluxuri video de înaltă rezoluție Ultra HD din săli de operație sau camere de supraveghere, fără degradarea detaliilor fine.
Glosar · Tehnologii
Interfață digitală capabilă să transporte fluxuri video de date cu o lățime de bandă de 12 Gb/s. Permite utilizarea unui singur cablu coaxial subțire pentru rezoluții 2160p60, înlocuind vechile sisteme quad-link greoaie.
Arhitectură electronică internă ce permite conectarea fizică a oricărei intrări la oricare ieșire (sau la mai multe ieșiri simultan) în mod complet independent, fără interferențe sau pierderi de nivel ale semnalului video.
Proces hardware de analiză și regenerare completă a formei de undă și a temporizării (timing) semnalului digital SDI distorsionat de distanțele mari de transmisie, asigurând menținerea unei calități impecabile a datelor.
Semnale analogice de sincronizare (genlock) utilizate de echipamentele broadcast pentru a alinia cadrele tuturor camerelor și switcherelor din studio, prevenind salturile vizuale deranjante în momentele de comutare directă.
Specificații tehnice
| Conexiuni | |
| Intrări video SDI | 20 |
| Ieșiri video SDI | 20 |
| Rate SDI | DVB-ASI, 270Mb, 1.5G, 3G, 6G, 12G. |
| Video Input Re-Sync | None |
| SDI Reclocking | On all SDI outputs. |
| Intrări de referință | Tri-Sync or Black Burst. |
| Ieșiri de referință | Reference terminating loop output. |
| Ethernet | Supports 10/100/1000 BASE-T. |
| Computer Interface | USB-C |
| Standarde Video Suportate | |
| SD Video Standards | 525i59.94 NTSC, 625i50 PAL |
| HD Video Standards | 720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 |
| 2K Video Standards | 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI |
| Ultra HD Video Standards | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60 |
| 4K Video Standards | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI |
| Procesare și Performanțe | |
| SDI Compliance | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M level A and B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU-R BT.656 and ITU-R BT.601 |
| SDI Audio Sampling | Television standard sample rate of 48kHz and 24-bit. |
| SDI Video Sampling | YUV 4:2:2 and RGB 4:4:4 |
| SDI Color Precision | 10, 12-bit RGB 4:4:4 in all HD and 2K modes, Ultra HD modes up to 2160p30 and 4K modes up to 4Kp30 DCI. 10-bit YUV 4:2:2 in all modes. |
| SDI Color Space | REC 601, REC 709, REC 2020 |
| SDI Auto Switching | Automatically selects between 270Mb SD-SDI, 1.5G HD-SDI, 3G level A and level B HD-SDI, 6G HD-SDI, 12G-SDI on each input so that each input can be running a different television standard. |
| SDI Metadata Support | Video payload identification ancillary data as per SMPTE 352M. |
| Sistem și Control | |
| Built in Control Panel | 24 buttons for local control of Videohub with 3 buttons and search dial for menu control. 2.2 inch color display. |
| External Control Panel | Includes Blackmagic Videohub software control panel for Mac and Windows. Supports Videohub Smart Control Pro and Videohub Master Control Pro hardware panels. Includes Blackmagic Videohub SDK and Ethernet Videohub Control Protocol. |
| Control Panel Connection | Ethernet |
| Software Control | Router control included free for Windows™ and Mac™. |
| Internal Software Upgrade | Via included updater application. |
| Operating Systems | Mac 13.0 Ventura, Mac 14.0 Sonoma or later. Windows 10, 64-bit. Windows 11. |
| Alimentare și Specificații Fizice | |
| Power Supply | 1 x Internal 100-240V AC 50/60Hz. IEC power cable required. |
| Power Fail Protection | Crosspoint connections preserved and restored instantly at power on. |
| Power Usage | 27.5 W max. |
| Physical Installation | 1 rack unit height. |
| Dimensiuni | 482 mm (lățime) x 236.14 mm (adâncime) x 44.2 mm (înălțime) |
| Greutate | 3.6 kg |
| Mediu de operare | Operating Temperature: 0° to 40° C (32° to 104° F) Storage Temperature: -20° to 60° C (-4° to 140° F) Relative Humidity: 0% to 90% non-condensing |
Întrebări frecvente
Pot conecta simultan camere SD, HD și Ultra HD în intrări diferite?
Da. Videohub 20x20 12G dispune de tehnologie avansată SDI Auto Switching pe fiecare intrare în mod independent. Routerul recunoaște instantaneu semnalul introdus (de la SD-SDI la 12G-SDI) și permite rularea simultană a unor standarde de televiziune complet diferite în interiorul aceleiași matrice.
Cum funcționează protecția în cazul unei căderi accidentale de tensiune?
Echipamentul integrează o memorie non-volatilă dedicată (Power Fail Protection). Toate conexiunile active stabilite între surse și destinații (crosspoints) sunt salvate permanent în timp real. În momentul în care alimentarea este restabilită, routerul reface automat și instantaneu întreaga matrice de routare exact în starea dinaintea penei.
Dispozitivul realizează conversie de rezoluție (up/down/cross) între porturi?
Nu. Acest echipament este un router hardware pur cu latență zero. El nu include motoare interne de scalare sau conversie de rezoluție (Video Input Re-Sync: None). Semnalul primit pe o intrare este transmis către ieșire exact în formatul lui nativ. Pentru conversii de format sunt necesare convertoare externe dedicate.
Se pot personaliza denumirile etichetelor de pe ecranul LCD frontal?
Da. Prin intermediul software-ului gratuit Blackmagic Videohub pentru Mac sau Windows, puteți atribui nume intuitive fiecărei intrări și ieșiri (ex. „Camera 1”, „Monitor Regie”). Aceste etichete alfa-numerice sunt transmise prin rețea direct în memoria aparatului și sunt afișate lizibil pe ecranul color în timpul utilizării.
Care este lungimea maximă de cablu suportată de acest dispozitiv?
Datorită funcției avansate de SDI Reclocking prezentă pe toate cele 20 de ieșiri, semnalul este complet regenerat la părăsirea routerului. Distanța maximă depinde exclusiv de calitatea cablului coaxial folosit și de rata de transfer (standardul video). De regulă, tehnologia 12G re-clocked asigură o stabilitate superioară pe distanțe specifice industriei broadcast.
Conținutul cutiei
Produse complementare recomandate
Panouri fizice programabile de rack ce se conectează prin rețeaua Ethernet locală, ideale pentru a comuta rapid sursele de la distanță dintr-o singură apăsare de buton.
Asigură o ecranare premium și un transfer impecabil al fluxurilor de date masive la rezoluție Ultra HD 4K, maximizând distanțele permise de re-clocking-ul intern.
Soluția perfectă pentru a adăuga procesare de sincronizare de cadru sau adaptări de format (Up/Down/Cross) înaintea introducerii semnalelor analogice sau HD în matricea Videohub.
Furnizează o referință tehnică stabilă de tip Tri-Sync sau Black Burst pentru intrarea REF In a routerului, asigurând alinierea perfectă a cadrelor video în regie.
